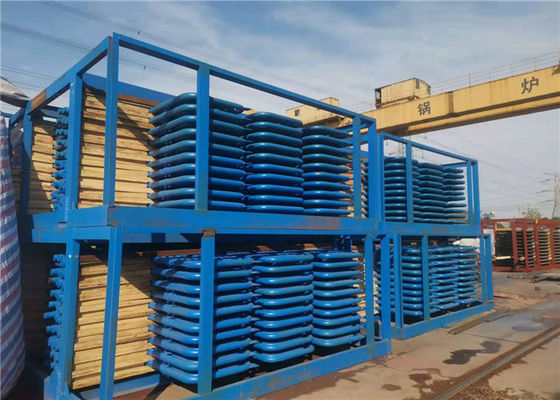

Superheater e Reheater de aço da central elétrica na caldeira

Superheater e Reheater de aço da central elétrica na caldeira

Princípio de funcionamento

O superheater é um dispositivo usado para converter o vapor saturado ou o vapor molhado em vapor superheated ou no vapor seco. O vapor superheated é usado em turbinas de vapor para a geração de eletricidade e os motores de vapor etc.

O Superheater é a peça que aquece o vapor da temperatura de saturação ao superheater pela caldeira. É chamado igualmente o superheater.

O Superheater pode ser dividido no tipo da convecção, no tipo brilhante e no tipo semi-brilhante de acordo com o modo da transferência térmica;
De acordo com as características da estrutura, pode ser dividido no tipo serpentino do tubo, no tipo da tela, no tipo da parede e no tipo da parede.
Todos consistem em um número tubulações e de distribuidor paralelos da entrada e da tomada.

A maioria de caldeiras industriais não têm superheaters porque muitos processos industriais e utilidades exigem somente o vapor saturado.
Os Superheaters são instalados geralmente em centrais elétricas, em locomotivas e em caldeiras marinhas para melhorar a eficiência térmica do central elétrica inteiro do vapor.

Introdução de produto

O Reheater é realmente um tipo do superheater do vapor que aquece o vapor de baixa pressão após o trabalho e alcança uma determinada temperatura. O papel do reheater mais adicional melhora a eficiência térmica da circulação no central elétrica, e faz a temperatura do vapor da última lâmina da fase da turbina de vapor controlada dentro da escala permissível.
Um reheater é uma caldeira que converta o vapor de uma turbina de vapor em vapor superheated.
O reheater tem duas funções: um é reduzir a umidade do vapor de água, que é benéfico proteger a lâmina de turbina;
Em segundo, a eficiência interna relativa e absoluta da turbina de vapor pode ser melhorada.

Detalhes

• Superheater

Geralmente 30 ~ 60 milímetros. O tipo o mais comum de superheater do fluxo é tubo serpentino. Tem um grupo mais intensivo do tubo, para decorar em 450 ~ 1000 conduto do ℃ da temperatura do gás de conduto, gás de conduto da erosão vertical e lateral. O gás do conduto transfere principalmente o calor à tubulação pela convecção, e algum do calor é absorvido pela radiação. O placa-tipo superheater consiste em uma pluralidade de telas do tubo, arranjada na parte superior da fornalha ou na tomada, pertencendo ao tipo superheater da radiação ou da semi-radiação. O anterior absorve o calor brilhante da chama da fornalha, quando o último igualmente absorver algum calor da convecção. Em caldeiras da central elétrica acima de mpa 10, o tipo da tela e o tipo serpentino superheater são de uso geral aumentar a absorção do calor. O superheater da parede aplicado na parede interna da fornalha é o superheater brilhante, que é usado raramente. O superheater fixado na parede é usado na caldeira da central elétrica de grande capacidade para formar a parede do conduto da parte superior e da convecção da fornalha. A imagem mostra ao arranjo dos diversos o superheater. As caldeiras industriais da capacidade pequena com superheater podem cumprir as exigências somente com o superheater da única fase.

• Reheater

A disposição do reheater segue a disposição do superheater, incluindo a convecção, a radiação e a semi-radiação.

O reheater da convecção tem o fluxo reverso, fluxo a jusante e fluxo misturado, única bobina, tipo dobro da bobina, da multi-bobina, o paralelo e desconcertado, o vertical e o horizontal, paralelos à parede dianteira e à perpendicular à parede dianteira. O reheater da convecção é o reheater principal que absorve o calor da convecção.

O reheater brilhante refere a radiação de absorção da fornalha do reheater.

os reheaters Semi-brilhantes (superheater da placa) referem os reheaters que absorvem mais radiação da fornalha (mais de 1/2 do calor total).

O princípio material da seleção de reheater é o mesmo que aquele do superheater. Desde que reaquecer o vapor é inferior ao superheater na capacidade refrigerando, a temperatura da parede do projeto é geralmente mais alta do que aquela do superheater do mesmo nível de temperatura. Os tubos do metal de reheaters de alta temperatura são feitos geralmente do aço de liga (tubos do metal que contêm mais de 5% de elementos da liga). Por exemplo, 12CrlMoV, aço 102, sa213-t91, sa213-tp304, sa213-tp347, etc.

Parâmetros

Especificações

Qur Empresa

Hua Dong Boiler transformou-se um fornecedor qualificado principal de doméstico e os fabricantes estrangeiros da caldeira e as empresas da energia, incluindo Americano Covanta Energia Empresa, AMEC promovem Wheeler Company, ALSTOM, caldeira oriental limitada parte Ltd., LLC elétrico de Harbin, Wuxi Hua Guang Boiler Co. , Ltd., grupo Co. da caldeira de Hangzhou, Ltd.
