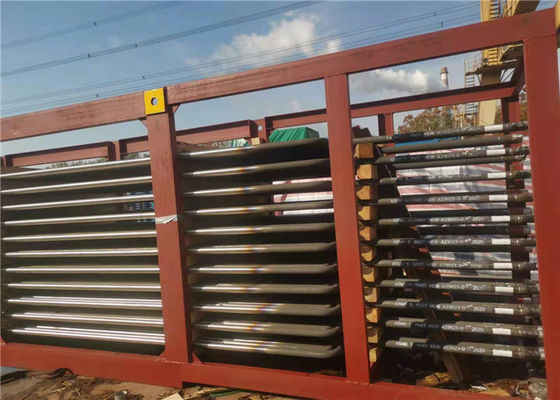

O Superheater de aço sem emenda e o Reheater da caldeira do GV CFB conduzem a dobra

Superheater de aço sem emenda de aço do padrão de ASME para a caldeira de CFB

O Superheater do vapor é um tipo permutador de calor da bobina que seja usado para produzir vapor superheated ou para converter o vapor molhado para secar o vapor, gerado por uma caldeira.

É diferente de uma caldeira em uma maneira que, caldeira utilize ambo o calor apreciável assim como o calor latente à água de converso no vapor quando o superheater utilizar somente o calor apreciável para superheat o vapor a fim aumentar sua entalpia.

Benefícios dos Superheaters nas caldeiras

• Aumento na eficiência do central elétrica do vapor
• Erosão minimizada da lâmina de turbina
• Menos consumo do vapor
• Redução da perda da condensação nas tubulações de vapor da caldeira
• Aumenta a temperatura do vapor saturado removendo as partículas arrastadas da água do vapor das turbinas

Arranjo, especificação e material do Superheater:

Arrnagement e especificação:

A caldeira tem superheaters do alto e baixo, o HS é arranjado no canal do gás de conduto após separadores de ciclone, e o LS é arranjado no eixo vertical no final do processo. O vapor saturado é introduzido nos encabeçamentos do cerco do teto por oito tubos de conexão do vapor φ108×5 saturado no cilindro, e então no superheater de uma mais baixa temperatura através dos tubos do φ 42×4.0, após o aquecimento pelo LS, entra no desuperheater para ajustar a temperatura, e atravessa então no HS oito tubos de φ108×5, e enviado à turbina de vapor através da válvula de vapor principal após entrar no transporte e ter segurado o encabeçamento da tomada.

O superheater do LT adota o arranjo contranatant e o superheater do GH é arranjo a jusante. A coleção e a distribuição do vapor adotam a maneira de sentido da largura de melhorar a não uniformidade do vapor que flui e para impedir bobinas locais superheated devido cozinhar a deflexão.

Material:
Para assegurar a operação da segurança, o superheater do LT usa os tubos de aço sem emenda de SA210 Gr.A1, e o superheater do GH usa os tubos de aço sem emenda baixo-ligados de SA213 T22.

Parâmetros de Thechnical:
