Superheater brilhante de alta pressão das peças sobresselentes ASME da caldeira

Superheater e Reheater brilhantes para as peças sobresselentes de alta pressão ASME da caldeira

Superheater&Reheater, componente feito sob encomenda para a caldeira

Arrnagement e especificação:
A caldeira tem superheaters do alto e baixo, o HS é arranjado no canal do gás de conduto após separadores de ciclone, e o LS é arranjado no eixo vertical no final do processo. O vapor saturado é introduzido nos encabeçamentos do cerco do teto por oito tubos de conexão do vapor φ108×5 saturado no cilindro, e então no superheater de uma mais baixa temperatura através dos tubos do φ 42×4.0, após o aquecimento pelo LS, entra no desuperheater para ajustar a temperatura, e atravessa então no HS oito tubos de φ108×5, e enviado à turbina de vapor através da válvula de vapor principal após entrar no transporte e ter segurado o encabeçamento da tomada.
O superheater do LT adota o arranjo contranatant e o superheater do GH é arranjo a jusante. A coleção e a distribuição do vapor adotam a maneira de sentido da largura de melhorar a não uniformidade do vapor que flui e para impedir bobinas locais superheated devido cozinhar a deflexão.
Material:
Para assegurar a operação da segurança, o superheater do LT usa os tubos de aço sem emenda de SA210 Gr.A1, e o superheater do GH usa os tubos de aço sem emenda baixo-ligados de SA213 T22.

Tipos super do calefator:
1. Calefator super brilhante: é o tipo o mais adiantado de calefator super e é ficado situado acima ou atrás dos bancos dos tubos da água à proteção eles do flam ou do fogo direto.
Parâmetros que aumenta a convecção

a. Aumento combustível-e fluxo de ar (fluxo do gás de combustão)
b. Aumentando o caudal maciço do vapor

A radiação é principalmente dependente da temperatura do flam. como o caudal do vapor aumenta a temperatura da saída para se tornar mais baixo.
Calefator super brilhante
São colocados expostos ao fonte de calor que exige a melhoria de temperaturas do metal.

Os calefatores e os reheaters super brilhantes e convetive são usados para o vapor de alta temperatura.

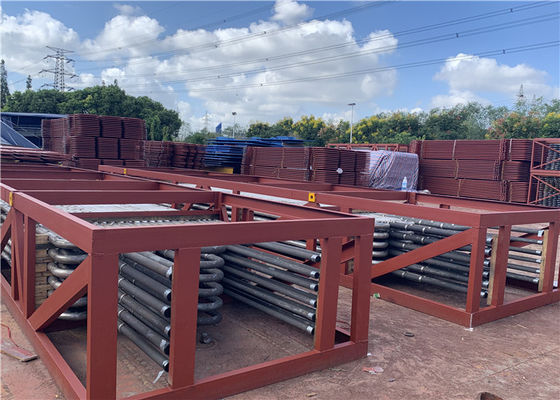

O acessório do calefator super do vapor brilhante de alta temperatura na caldeira

É composto serpente-como dos tubos (aço carbono, aço de liga ou aço resistente ao calor, etc.) e as caixas da coleção e o outro material de apoio. Os tubos têm geralmente φ32, φ38, φ42 ou outros tipos de especificações, de acordo com as necessidades de usuário separadamente.

Reheaters
São os sãos como os calefatores super mas como sua saída a temperatura é um pouco menos do que os calefatores super e sua pressão são 20% -25% menos do que o calefator super, eles pode estar menos ligas materiais da qualidade.

Aplicação:
O calefator super do vapor é bobinas densas consistidas do tubo e é colocado no conduto sob o tempearture 450ºC-1000ºC.
Para a capacidade da caldeira do central elétrica sobre 10Mpa, a moldura do vidro de originais e o superheater enrolado são adotados geralmente.

Detalhes

Estrutura do projeto

1. vapor saturado de aquecimento, temperatura até 900 graus C.

2. eficiência elevada, >90%.

3. aquecimento de alta velocidade.

4. projeto com de aço inoxidável.

5. vida de serviço de design longa, 15 anos.

Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.

A caldeira de HD oferece um melhor na facilidade da classe

Para sobre 30years, Hua Dong Boiler foi consistentemente de inovação e de melhoramento nossos superheaters e reheaters da caldeira. As melhorias na dobra, na soldadura e no projeto para assegurar nossos produtos para encontrar Euorpean e padrões americanos, assegurando um desempenho relabile.
