Parede padrão da água da membrana do aço carbono do GV ASME

Parede padrão da água da membrana do aço carbono do GV ASME

Parede padrão da água da membrana do aço carbono do GV ASME

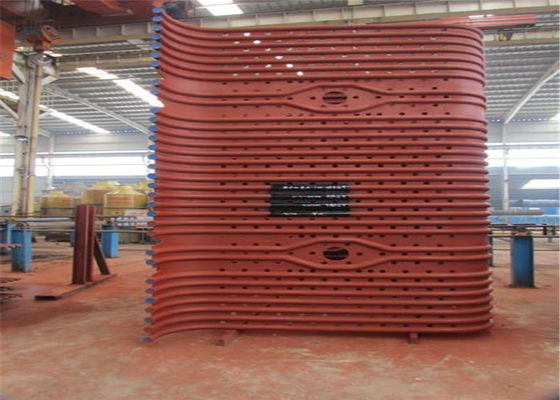

SGS ASME Standard Carbon Steel Membrane Water Wall
Parede padrão da água da membrana do aço carbono do GV ASME
Detalhes do produto:
Lugar de origem: China
Marca: HD Boiler
Certificação: ISO9001, SGS,EN, ASME, Grade A
Número do modelo: painel da água da membrana
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiable
Detalhes da embalagem: empacotamento em condições de navegar
Tempo de entrega: 40 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 800ton/month
Contato
Descrição de produto detalhada
Tipo: material da parede, revestimento projetado Material: fio de aço/fio inoxidável
Aplicação: Painel de parede Material do núcleo: Espuma de poliuretano dura
Uso: parede exterior/interior Função: decoração da parede e isolação térmica, isolação térmica
Realçar:

Parede padrão da água da membrana de ASME

,

Parede da água da membrana do aço carbono

,

Parede da água da membrana do GV






As peças sobresselentes da caldeira do aço carbono molham o padrão dos painéis de parede ASME






Descrição do produto


Nome completo da “tubo da parede água”, conhecido anteriormente como da “a parede água”, igualmente conhecida como “o tubo de aumentação”. É colocado geralmente verticalmente na superfície interna da parede de fornalha, que é usada principalmente para absorver o calor brilhante emissor pela chama e pelo gás de conduto de alta temperatura na fornalha. É não somente o tipo principal de superfície de aquecimento da evaporação moderna da caldeira, mas igualmente o componente básico do circuito da circulação da água da caldeira. Tem a função de refrigerar e da parede de fornalha de proteção, assim que é nomeado.



No projeto inicial da parede da água, a finalidade não é aquecer-se, mas refrigerar a fornalha de modo que não seja danificada pela alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituiu gradualmente o cilindro como a parte de aquecimento principal da caldeira. A superfície de aquecimento da evaporação é colocada na parede interna da fornalha da caldeira e composta de muitas tubulações paralelas. A função da parede da água é absorver o calor da radiação da chama ou do gás de conduto de alta temperatura na fornalha, gerar o vapor ou a água quente no tubo, reduzir a temperatura da parede de fornalha e proteger a parede de fornalha. Na caldeira da grande capacidade, a temperatura da chama na fornalha é muito altamente, e a intensidade da irradiação térmica é muito grande. 40-50% ou mais do calor na caldeira é absorvido pela parede da água. À exceção de algumas caldeiras pequenas da capacidade, a parede da água é a superfície de aquecimento da evaporação principal em caldeiras de tubo de água modernas.



Introduza


Os painéis de parede da água com pinos colocaram geralmente verticalmente na parede interna da parede de fornalha, é usada principalmente para absorver o calor brilhante emissor pela chama e pelo gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento de evaporação de todos os tipos de caldeiras modernas e do componente básico do laço da circulação da água da caldeira. Devido a refrigerar e a proteção da parede de fornalha, assim que ao nome.
A parede da água foi projetada originalmente não ser aquecida, mas refrigerar a fornalha de dano de alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituiu gradualmente o cilindro do vapor como a parte de aquecimento principal da caldeira.

A superfície de aquecimento evaporativa, que é colocada na parede interna da câmara da caldeira e consiste em muitas tubulações paralelas. A função da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na câmara da fornalha, para gerar o vapor ou a água quente na tubulação, e reduz a temperatura da parede de fornalha para proteger a parede de fornalha. Em uma caldeira da grande capacidade, a temperatura da chama na fornalha é muito altamente, a intensidade da irradiação térmica é muito grande. Quarenta a cinqüênta por cento ou mais do calor na caldeira são absorvidos pela parede da água. À exceção de algumas caldeiras pequenas da capacidade, caldeiras de tubo de água modernas tome a parede refrigerar de água como a superfície de aquecimento principal da evaporação.



Tipos

De acordo com o tipo de estrutura, há três tipos principais de tipo claro do tubo, de tipo da membrana e de tipo do tubo do espinho. A parede da água do tubo ótico é composta de uma fileira inteira dos tubos de aço sem emenda, que tenha a estrutura a mais simples. O tipo parede da membrana da água é muitas aletas da parede da água rolou a boa solda de ponto do tubo junto, para se transformar uma superfície de aquecimento composta selada, não somente pode melhorar a tensão do ar da fornalha, reduza o escapamento de ar, mas igualmente possa melhor proteger a parede de fornalha, de modo que o perca de peso da parede de fornalha, simplificação da estrutura; A parede farpada da água do tubo está na tubulação da parede da água que solda muitos 20 longos ~ 25mm, diâmetro de 6 ~ o pino de 12mm, e aplica então o refratário do minério do cromo plástico, a fim reduzir a parede da água da parte da absorção do calor, melhorar a temperatura da zona da combustão, apropriada para ocasiões especialmente difíceis do fogo do combustível ou alguma fornalha líquida da escória. A imprensa para arranjar um lugar, tem o tipo de adiciona uma parede e uma mentira entre o tipo da parede (a saber aquecimento tomado partido dobro) tipos da parede dois refrigerar de água. O anterior é encaixado na maior parte na parede interna da parede de fornalha e absorve o calor em um lado. O último é instalado na maior parte no meio da grande fornalha da caldeira, a fornalha inteira é separada em duas porções independentes, aquecendo-se em ambos os lados.

Parede padrão da água da membrana do aço carbono do GV ASME 0


Parâmetro




Nome Painel da água da membrana
Material Aço carbono, liga, de aço inoxidável
Tamanho do tubo Φ38 - 76 milímetros, ou como necessário
Padrão ISO, ASME
Modelo Enchido
Aplicação Istallable em torno da câmara de combustão da caldeira




Características



1. Relatório do cálculo de força com informação de materiais aplicada;
2. (inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e da haste de soldadura;
3. relatório de inspeção 100%X-ray (emenda de solda): para assegurar a qualidade da caldeira inteira;
4. relatório de teste hidráulico: assegure a pressão de trabalho e o safet padrão


Adavantages


1.ensure a selagem da parede de fornalha e para reduzir o escapamento de ar na câmara de combustão.

refrigerar de água 2.realize completo na câmara de combustão, que é conducente a impedir a transformação sob a condição da combustão intensificada.

capacidade de armazenamento do calor 3.low, aquecimento rápido e refrigerar da câmara de combustão, que pode encurtar a época refrigerando da caldeira que começa e que para.

4.it é apropriado usar a tubo-colocação da parede de fornalha, que reduz extremamente a carga do quadro da caldeira e facilita a suspensão.

5.compared com a tubulação leve, a capacidade de absorção do calor da tubulação é melhorado.

6.improve o grau do pre-conjunto de componentes da caldeira, facilitam e reduzem a carga de trabalho da instalação.




Introdução da empresa


Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
