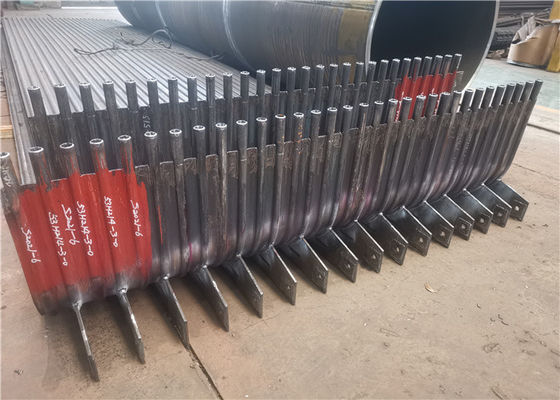

escapamento de ar dos painéis de parede da água da colocação de tubulação CFB de 83mm baixo
Detalhes do produto
| Material: | Aço carbono, de aço inoxidável | Aplicação: | Central elétrica e industrial |
|---|---|---|---|
| Nome: | Parede da água da caldeira | Garantia: | 3 anos |
| Tipo da circulação: | Circulação natural | Embalagem: | Embalagem padrão para a exportação |
| Destacar |
Painéis de parede da água de CFB,painéis de parede da água de 83mm,parede da água de 83mm CFB |
||
Descrição do produto
escapamento de ar dos painéis de parede da água da colocação de tubulação CFB de 83mm baixo
Introdução
Uma superfície de aquecimento evaporativa que consiste em um número de tubulações paralelas colocadas na parede interna de uma lareira da caldeira. A função da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na fornalha, no vapor do produto ou na água quente no tubo, e reduz a temperatura da parede de fornalha, e protege a parede de fornalha. Na caldeira da grande capacidade, a temperatura da chama na fornalha é muito altamente, e a intensidade da irradiação térmica é muito large.40 ~ 50% ou mais do calor na caldeira é absorvido pela parede da água. À exceção de algumas caldeiras pequenas da capacidade, a parede da água é a evaporativa principal superfície de aquecimento nas caldeiras de tubo de água modernas. A parede da água é dividida no tipo claro do tubo e no tipo da membrana de acordo com sua estrutura. A parede leve da água do tubo consiste na tubulação de aço ordinária da caldeira (Fig. 1 parede leve da água do tubo). Mais próximo o arranjo de tubulação é, melhor o efeito de proteção da parede de fornalha é. As paredes de fornalha são feitas extensivamente dos refratários e de materiais de isolação claros. Estes materiais podem ser construídos na parede de fornalha, ou ser colocados na parede água-de refrigeração para transformar-se uma parede de fornalha tubular para a instalação fácil.
Parede da água da membrana
A parede da água da membrana é uma estrutura hermética que consiste nas tubulações e nas aletas. As vantagens são menos escapamento de ar na fornalha; podem usar a tubulação-colocação da parede, menos carga na construção de aço e mais barato da caldeira; estrutura fácil de usar da suspensão e para melhorar o sistema da expansão térmica, apropriado para a produção mecanizada em grande escala, taxa alta do conjunto, baixa capacidade de armazenamento do calor e para encurtar a estrela-acima e o tempo da parada programada. A desvantagem é que o processo de manufatura é complexo. A parede da água da membrana é usada frequentemente na grande capacidade, na alta temperatura e nas caldeiras de alta pressão.
O diâmetro do material e da tubulação para caldeiras de pressão médias, altas e ultra-altas, sob circunstâncias normais da circulação da água, parede da tubulação pode bem ser refrigerado, tubulação de aço carbono pode ser selecionado. Para caldeiras de pressão crítica críticas e super secundárias, gama à deterioração da transferência térmica e a alta temperatura média (especialmente quando os parâmetros críticos super são alcançados), é frequentemente necessário usar os tubos rosqueados internos (sulcos da espiral da multi-cabeça na parede interna do tubo, da estrutura típica mostrados em Fig. 2) ou o Cr-Mo liga os tubos de aço. Para a parede da água da membrana, a temperatura e o esforço máximos das aletas devem igualmente ser verificados. O diâmetro exterior dos tubos da parede da água da caldeira de circulação natural é geralmente 42-76mm, a pressão secundário-crítica controlou caldeiras da circulação é 42-51mm, e uma vez que-através das caldeiras são 22-42mm.
Pontos fortes da parede da água da membrana
(1) asseguram a selagem da parede de fornalha e reduzem o escapamento de ar na câmara de combustão.
(2) a realização de refrigerar de água completo na câmara de combustão é benéfica de impedir transformar sob a condição da combustão intensificada.
(3) a época refrigerando da partida e da parada programada das caldeiras pode ser encurtada devido à seus capacidade de armazenamento pequena do calor, elevação rápida da temperatura e refrigerar rápido na câmara de combustão.
(4) Tubulação-colocar a parede de fornalha é apropriada, que reduz extremamente a carga do quadro da caldeira e é conveniente para a suspensão e o levantamento.
(5) comparado com o tipo desencapado do tubo, a capacidade de absorção do calor do tubo é melhorada.
(6) melhora o grau do por-conjunto de componentes da caldeira, facilita e reduz a carga de trabalho da instalação.
Os materiais da parede da água são feitos geralmente do aço carbono. Quando a pressão da caldeira está acima de 14 MPa, o aço de liga está usado igualmente parcialmente. Diâmetro externo da tubulação: as caldeiras de circulação natural usam geralmente 51 ~ 83 milímetros; forçado múltiplo - as caldeiras da circulação e as caldeiras de corrente contínua usam geralmente 22 ~ 60 milímetros. A parede da água de uma caldeira da C.C. não é necessariamente ereta como aquela de uma caldeira de circulação natural, e pode igualmente horizontalmente ser cercada ou em outros formulários. Quando os parâmetros são altos, especialmente na caldeira de corrente contínua, a fim impedir a deterioração da transferência térmica na área da carga térmica de calor elevado da fornalha, os tubos rosqueados internos são usados frequentemente ou as desmanchas prazeres são instaladas dentro dos tubos.
Adicional
| 1 | Os painéis de parede da água são usados em caldeiras da recuperação de calor do desperdício. |
| 2 | Nós fabricamos os painéis de parede da água, estes são fabricados fora dos tubos do aço carbono aos desenhos e às especificações dos clientes. |
| 3 | Especial é tomado para o ovality e a diluição na parcela curvada, durante a fabricação. |
| 4 | Nós somos de fabricação e de fornecimento uma escala detalhada dos painéis de Waterwall. |
| 5 | Os tubos oferecidos por nós são sabidos para suportar uma grande pressão interna como uma tira contínua do material da aleta são ferem-se espiralmente no tubo. |
| 6 | Estes tubos são sabidos para fornecer uniformemente o calor esse resultado em uma saída de calor aumentada. |
| 7 | A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara. |
Aplicação
| 1 | A parede de poupança de energia da água da membrana do fornecedor da porcelana da proteção ambiental para a caldeira de CFB é as paredes da membrana que são feitos dos tubos soldados junto com ou sem uma tira de metal no meio. |
| 2 | Estas paredes formam o cerco da câmara de combustão de carvão. |
| 3 | Os tubos da parede da água são referidos igualmente como a seção do evaporador; contêm a água na maior parte no formulário líquido que evapora gradualmente enquanto aumenta na caldeira. |
Nota
| 1 | Controle da penetração de solda para satisfazer o controle das exigências mecânica e da transferência térmica da deformação às tolerâncias aceitáveis. |
| 2 | Os painéis exigem rotineiramente o endireitamento na oficina após a soldadura e o tratamento térmico, a pergunta a ser respondida é lata a loja então para encontrar as tolerâncias dimensionais exigidas para a instalação bem sucedida do local? |
| 3 | Podem os procedimentos de manipulação existentes da loja sejam reais usado sem adicionar os controles excessivos que adicionarão o custo e a programação. |
| 4 | A importância do pré-aquecimento e da sua manutenção com o processo de solda poderia causar um número manipulação e de loja que processam as edições que aumentarão substancialmente o custo. |
