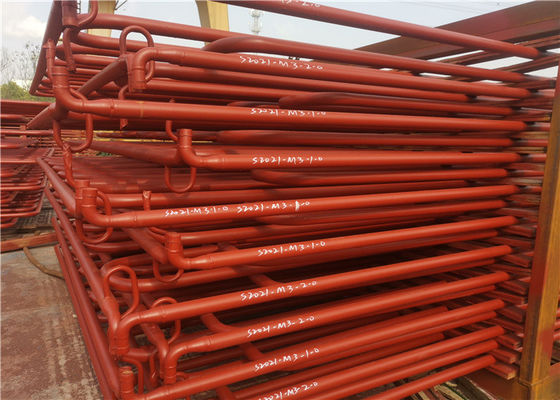

12m curvou a circulação natural desencapada do Superheater e do Reheater da caldeira de vapor

Superheater e Reheater desencapados curvados de 12m aço carbono de alta frequência longo para a caldeira de vapor

O Superheater é aumentar a temperatura do vapor acima de seu ponto de saturação.

O Reheater é basicamente um superheater que superheats o vapor que retira a fase de alta pressão de uma turbina. O vapor reaquecido é enviado então à fase de baixa pressão da turbina. Reaquecendo o vapor entre a turbina que de alta pressão e de baixa pressão é possível aumentar a eficiência elétrica do ciclo do central elétrica além do ciclo de reaquecimento 40%.The é usado em caldeiras de grande poder desde que é praticável economicamente somente em centrais elétricas maiores.

Introdução de produto

• O Superheater é uma parte de uma caldeira que aqueça o vapor da temperatura de saturação à temperatura de superaquecimento. É chamado igualmente um superheater do vapor. O Superheater pode ser dividido no tipo convective, no tipo radial e no tipo semi-radial de acordo com o modo da transferência térmica; De acordo com as características da estrutura, pode ser dividido no tipo serpentino da tubulação, no tipo da tela, no tipo da parede e no tipo da parede. São compostos das tubulações e do distribuidor paralelos da entrada e da tomada.
• A maioria de caldeiras industriais não têm superheaters porque muitos processos industriais e facilidades vivas exigem somente o vapor saturado. Em centrais elétricas, as locomotivas e as caldeiras do fuzileiro naval, superheater são instaladas geralmente para melhorar a eficiência térmica de circulação do central elétrica inteiro do vapor.

Funções

1.Superheater é o vapor saturado aquecido em uma determinada temperatura do equipamento do vapor superheated.

2.After que o vapor saturado é aquecido no vapor superheated, a capacidade de trabalho de vapor na turbina de vapor é melhorado, isto é, a entalpia útil do vapor na turbina de vapor é aumentada, assim melhorando a eficiência de ciclo do motor de calor.

3. além, a adoção do vapor quente pode igualmente reduzir a umidade da exaustão do vapor da turbina de vapor, para evitar a corrosão da lâmina de turbina do vapor, e cria condições favoráveis para a redução mais adicional da pressão da exaustão do vapor e o funcionamento seguro da turbina de vapor.

Performation

As mudanças em condições operacionais da caldeira, tais como o nível da carga, a mudança do combustível, a mudança da condição da combustão, etc., têm toda um impacto na temperatura do vapor da tomada do superheater, assim que em caldeiras da central elétrica há uns meios ajustar a temperatura do vapor da tomada da caldeira para fazê-la estável no valor especificado. Os meios de uso geral são:

(1) com tipo redutor do jato ou da superfície de água da temperatura diretamente para ajustar a temperatura do vapor;

(2) com o queimador do balanço para mudar a temperatura do fumo da tomada da fornalha;

(3) com absorção do calor do superheater do ajuste da recirculação do fumo. Quando os aumentos da carga da caldeira, o valor da elevação da temperatura da entrada e vapor da tomada dos aumentos do superheater do fluxo, quando o valor da elevação da temperatura das diminuições brilhantes do superheater. Se o superheater convective, o superheater brilhante e o superheater semi-brilhante corretamente são combinados e configurados, a temperatura do vapor da tomada pode mudar menos quando as condições da carga e da combustão mudam. A absorção do calor e o caudal do vapor das tubulações paralelas na pilha do superheater serão diferentes na operação. A fim evitar a temperatura excessiva em umas tubulações individuais, o superheater é dividido em diversos grupos da tubulação em grandes caldeiras. O vapor de cada grupo da tubulação é misturado com uma caixa de coleta fora da fornalha e a tubulação do guia do vapor é usada para fazer cada transposição do grupo da tubulação, para evitar a diferença excessiva da temperatura entre cada tubulação.

Diferenças

Atenção

• Superheating levanta a eficiência total assim como evita demasiada condensação em últimas fases da turbina que evita a erosão da lâmina.
• O calor de gás de combustão da fornalha é utilizado para a remoção da umidade do vapor e para superheat o vapor.
• os Super-calefatores têm ususlly diversos circuitos do tubo paralelamente a umas ou várias curvaturas do retorno, conectadas entre encabeçamentos.
• O calor dos gás quentes ao vapor no surperheater é transferido em altas temperaturas.
• Consequentemente a seção promary do superheater é arranjada no contracorrente e no fluxo secundário da seção paralelamente para reduzir o temp.stressing da parede do tubo.

Informações da empresa

Hua Dong Boiler Co. , O Ltd. é uma empresa da alto-tecnologia especializada em caldeiras de fabricação. Ao princípio de 1985 s estabelecido, tem duas bases de fabricação, esta empresa cobre o ㎡ 400.000 com os valores imobilizados que atingem USD 110.000.000. Há 1100 empregados que incluem 150 técnicos e 600 soldadores codificados. Hua Dong guarda as licenças de fabricação para caldeiras da categoria A e classifica as embarcações de pressão A1&A2 emitidas pela administração geral chinesa da supervisão, da inspeção e da quarentena da qualidade; igualmente guarda os selos do “N.B.” de “S” e de “U” emitidos pela sociedade americana dos engenheiros mecânicos; entrementes, esta empresa passou a certificação de ISO9001, SO3834, sistema de gerenciamento da qualidade EN12952.
