A parede da membrana da caldeira de Pin Type Carbon Steel CFB torna o escapamento de ar reduzido

Tipo parede da membrana da membrana de Pin Type Carbon Steel Boiler para CFB

Classificação

Se de acordo com o tipo da estrutura, há três tipos principais: tipo desencapado do tubo, tipo da membrana, e para picar o tipo do tubo. O tipo desencapado do tubo é composto da fileira inteira dos tubos de aço sem emenda com a estrutura a mais simples. A parede da água da membrana é um tipo da soldadura comum de muitos tubos finned rolados da parede da água para formar uma superfície combinada selada do aquecimento. Não pode somente melhorar a tensão do ar da fornalha, reduzir o escapamento de ar, mas também proteger a parede de fornalha, reduzir o peso da parede de fornalha e simplificar a estrutura. A parede da água da tubulação da baioneta é um tipo do pino que é 20-25mm longos e 6-12mm no diâmetro soldado na tubulação da parede da água, e revestido então com o plástico refratário da areia do minério do cromo para reduzir a absorção do calor na peça da parede da água e para aumentar a temperatura da zona da combustão. É apropriado para a ocasião onde a ignição do combustível é particularmente difícil ou algumas fornalhas líquidas da descarga da escória. De acordo com a disposição, há dois tipos de parede água-refrigerando; tipo parede-unido e tipo da separação (isto é aquecimento tomado partido dobro). O anterior é encaixado na maior parte na parede interna da parede de fornalha, que absorve o calor em um lado; o mais atrasado é instalado na maior parte no meio da lareira em grande escala da caldeira, que divide a fornalha inteira em duas porções separadas e é aquecida em ambos os lados.

Descrição geral

O nome completo é tubo da parede da água, nome velho é parede água-de refrigeração, igualmente chamou o montante. Colocado geralmente verticalmente na parede interna da fornalha, são usados para absorver o calor brilhante pela chama e pelo gás de conduto de alta temperatura. São o formulário principal de superfícies de aquecimento para as várias caldeiras modernas, também as peças básicas do circuito da circulação da água. Porque têm as funções de refrigerar e de proteger a parede de fornalha, painéis de parede assim chamados da água.

Quando a parede da água foi projetada inicialmente, não se pretendeu ser aquecido, mas refrigerar a fornalha de modo que não fosse danificado pela alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituindo gradualmente o cilindro do vapor para ser as peças de aquecimento principais para caldeiras. São a superfície de aquecimento evaporativa que consiste em muitos tubos paralelos colocados na parede interna da lareira da caldeira. Suas funções são absorver o calor brilhante pelo conduto de alta temperatura do fogo ou de gás na fornalha, e produzem o vapor ou a água quente dentro dos tubos, e reduzir igualmente a temperatura da parede de fornalha para protegê-la. Em caldeiras da grande capacidade, a temperatura da chama na fornalha é muito alta e a intensidade da irradiação térmica é muito alta. 40-50% ainda mais do calor são absorvidos pela parede da água. Exceto caldeiras pequenas da capacidade, a superfície de aquecimento evaporativa principal para as caldeiras de tubo de água atuais é a parede da água.

Parede da água da membrana

A parede da água da membrana é uma estrutura hermética que consiste nas tubulações e nas aletas. As vantagens são menos escapamento de ar na fornalha; podem usar a tubulação-colocação da parede, menos carga na construção de aço e mais barato da caldeira; estrutura fácil de usar da suspensão e para melhorar o sistema da expansão térmica, apropriado para a produção mecanizada em grande escala, taxa alta do conjunto, baixa capacidade de armazenamento do calor e para encurtar a estrela-acima e o tempo da parada programada. A desvantagem é que o processo de manufatura é complexo. A parede da água da membrana é usada frequentemente na grande capacidade, na alta temperatura e nas caldeiras de alta pressão.

De acordo com o processo de manufatura diferente, a parede da água da membrana pode ser dividida em três tipos (veja Fig. 1): os tubos de aleta 1.rolled são soldados nas fileiras, com carga de trabalho menos de solda, mas os tubos de aleta são caros. o tubo 2.bare e a aleta (aço liso) são soldados nas fileiras, que tem o baixo custo material e pode facilmente cumprir as exigências de vários passos, mas no aço liso exigem a elevada precisão e o revestimento equipment.3. A solda por fusão desencapada do tubo, as aletas entre os tubos é formada enchendo o fio de solda, usado na maior parte para o passo pequeno entre os tubos. O passo entre os tubos da parede da água da membrana é relacionado aos fatores tais como a pressão da caldeira e a carga térmica da fornalha, geralmente s/d é 1.2-1.5.

O diâmetro do material e da tubulação para caldeiras de pressão médias, altas e ultra-altas, sob circunstâncias normais da circulação da água, parede da tubulação pode bem ser refrigerado, tubulação de aço carbono pode ser selecionado. Para caldeiras de pressão crítica críticas e super secundárias, gama à deterioração da transferência térmica e a alta temperatura média (especialmente quando os parâmetros críticos super são alcançados), é frequentemente necessário usar os tubos rosqueados internos (sulcos da espiral da multi-cabeça na parede interna do tubo, da estrutura típica mostrados em Fig. 2) ou o Cr-Mo liga os tubos de aço. Para a parede da água da membrana, a temperatura e o esforço máximos das aletas devem igualmente ser verificados. O diâmetro exterior dos tubos da parede da água da caldeira de circulação natural é geralmente 42-76mm, a pressão secundário-crítica controlou caldeiras da circulação é 42-51mm, e uma vez que-através das caldeiras são 22-42mm.

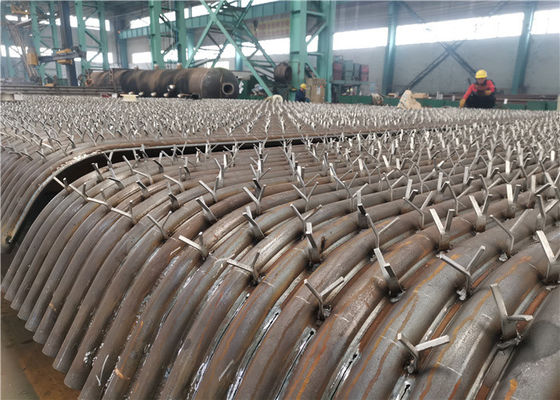

Tipo parede do Pin da água

É chamado igualmente parede da água da baioneta. Exige-se para soldar um determinado comprimento do aço redondo na superfície do tubo desencapado, e os pinos do uso para colocar firmemente o revestimento refratário na parede da água para formar uma correia da proteção contra incêndios, uma associação da escória e uma seção de derretimento da escória para a escória líquida que descarrega a fornalha assim como um cilindro do ciclone da fornalha do ciclone. A parede da água da tubulação rosqueada interna é uma tubulação com únicos ou sulcos espirais múltiplos na parede interna da tubulação. Os tubos rosqueados internos são usados na zona uma vez que-através de caldeiras, parâmetros críticos secundários da carga térmica de calor elevado e forçados - caldeiras da circulação ou nas seções de parede da água com taxa alta da vaporização. Quando os fluxos fluidos de trabalho no tubo rosqueado interno, o distúrbio forte ocorrerem, que causa a pressão de água na mistura da água do vapor à parede do tubo e força as bolhas longe da parede para ser levado pela água, assim destruindo a formação do filme do wapor, impedindo a transferência térmica de ebulição da deterioração, e redução da temperatura da parede do tubo do painel de parede da água.

A parede tomada partido dobro da água da exposição refere a parede da água arranjou ao longo da altura da fornalha no espaço da fornalha, que pode absorver o calor da radiação em ambos os lados. É usada na maior parte em caldeiras da grande capacidade. O aço carbono é de uso geral para materiais da parede da água. Algumas das caldeiras estão feitas do aço de liga quando a pressão é mais alta de MPa 14. Diâmetro exterior do tubo: as caldeiras de circulação natural usam geralmente 51-83mm; forçado múltiplo - as caldeiras da circulação e uma vez que-através das caldeiras usam geralmente 22-60mm. Ao contrário das caldeiras de circulação natural, uma vez que-através da parede da água da caldeira não seja necessariamente vertical, podem igualmente horizontalmente ser cercados ou outros formulários. Quando os parâmetros são altos, especialmente dentro uma vez que-através das caldeiras, a fim impedir a deterioração da transferência térmica na zona da carga térmica de calor elevado da fornalha, os tubos ou as desmanchas prazeres rosqueadas internas estão instalados frequentemente nos tubos.

Parâmetro

Introdução da empresa

Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
