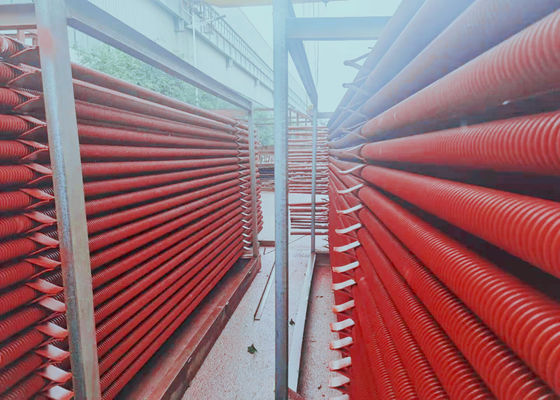

Tubo de aleta industrial da espiral da caldeira SA210 com curvaturas de U para a recuperação de calor

Os tubos finned espirais são amplamente utilizados na recuperação de calor do preaquecedor da caldeira, preheater de ar, e desperdiçam a caldeira de calor, assim como o equipamento da inversão térmica na indústria química, na embarcação de pressão e nos outros campos. A capacidade de unidades usadas nas caldeiras igualmente aumentou de pequeno a grande, e suas aplicações estão aumentando gradualmente. Presentemente, muitos fabricantes profissionais em China podem produzir a soldadura de resistência de alta frequência, tubos finned espirais de soldadura, e o equipamento de produção e a tecnologia dos tubos finned foram desenvolvidos, projetados e fabricados da importação, da digestão e da absorção ao auto-desenvolvimento. A qualidade alcançou as exigências de padrões estrangeiros avançados.

Vantagens de usar os tubos finned:

1. a área da transferência térmica é aumentada no espaço eficaz para melhorar o efeito da transferência térmica.

2. Reduza o espaço da ocupação da superfície da transferência térmica e reduza seu volume, especialmente para caldeiras da rápido-carga.

3. Reduza o custo de equipamento e melhore a segurança do equipamento.

4. Devido à diminuição da gota de pressão lateral da água, o custo de operação é reduzido.

5. A rigidez dos tubos finned é aumentada, e a resistência sísmica do tubo é melhorada.

Método de fabricação

Os tubos finned espirais podem ser fabricados por várias maneiras. Presentemente, há diversos métodos de fabricação principais para os tubos finned usados nos permutadores de calor tais como caldeiras e embarcações de pressão.

Tubo finned da espiral da soldadura de resistência de alta frequência

O tubo finned da espiral da soldadura de resistência de alta frequência é tipo da corrente de alta frequência importado nas peças soldadas. Usando o calor da resistência gerado pela corrente através da superfície de contato das junções soldadas e das áreas adjacentes, a superfície de contato soldada pode alcançar o estado plástico de derretimento ou semi-derretendo, a pressão apropriada é aplicada então à superfície de contato soldada, terminar o trabalho de solda dos tubos finned.

Tubo finned soldado da espiral

O tubo finned de soldadura da espiral é um tipo do enchimento do metal com um ponto de derretimento mais baixo do que aquele da peça soldada, e então de aquecer a temperatura de soldadura. Quando a peça soldada não está derretendo, a solda que derrete bem molha e solda, e forma a junção de soldadura segundo a expansão e a dispersão do ponto de contato da peça soldada, assim terminando a soldadura do tubo finned espiral.

Tubo finned da espiral integral

O tubo finned da espiral integral é formado pela extrusão e pelo laço do tubo grosso-murado (tubo do boleto) sob a condição do aquecimento contínuo da frequência média. Sabe-se como o método o mais atrasado de fabricar o tubo finned no mercado interno. É desenvolvido por uma empresa doméstica e o tubo finned integral pesquisado e desenvolvido assim como o equipamento integral auto-manufaturado do manufacturine do tubo finned foram aplicados para patentes.
