Lugar de origem: | Jiangsu, China |
Marca: | HDB |
Certificação: | ISO9001,ASME,Grade A,SGS,EN |
Número do modelo: | Superheater e Reheater |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negociable |
Detalhes da embalagem: | empacotamento em condições de navegar |
Tempo de entrega: | 30 dias após o depósito |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 500 toneladas pelo mês |
Estrutura: | Elementos bondes | Pressão: | Baixo/alta pressão |
---|---|---|---|
Combustível: | Calor de carvão/gás/a carvão/água | Circunstância: | Novo |
Materiais: | aço carbono/de aço inoxidável | Cor: | Vermelho/azul/cinza |
Realçar: | Superheater e Reheater ateados fogo carvão,Superheater e reheater de ASME,superheater do vapor do aço carbono |

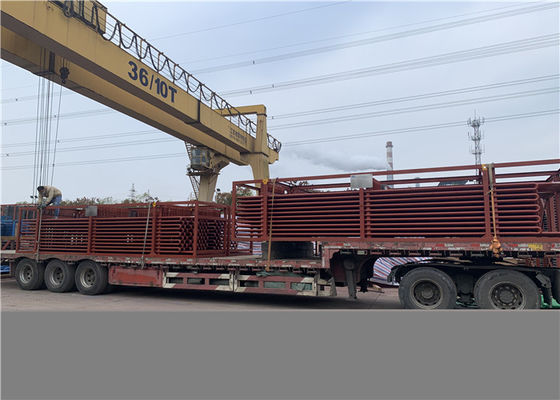

Superheater da caldeira de vapor e aço carbono a carvão do Reheater no central elétrica
Descrição do produto
Funções e características dos superheaters e dos reheaters
funções dos superheaters e dos reheaters:
Os Superheaters e os reheaters são partes importantes para as superfícies de aquecimento, usadas para aumentar a temperatura do vapor, apontando melhorar a entalpia do vapor e promovê-la para aumentar a eficiência térmica da circulação para a central elétrica.
Os Superheaters funcionam para aquecer o vapor surnatured a vapor superheated com um determinado tempetature. Quando as cargas da caldeira ou outras condições de trabalho mudam, é necessário certificar-se da temperatura do vapor superheated ser normal, e dentro da escala permissível da variação da temperatura.
Da circulação térmica na central elétrica, os parâmetros originais da pressão e a temperatura são mais altos, a eficiência térmica da circulação é melhor, ou a umidade do vapor da parte traseira da turbina de vapor é demasiado alta, influenciando sua segurança. Quando a temperatura do vapor do superheaer for limitada pelos materiais do metal, presentemente, devido à limitação de materiais do metal, a temperatura superheated para a maioria de caldeiras da central elétrica está ainda dentro da escala de 540-555 dgrees, e para evitar a umidade do vapor da lâmina da parte traseira da turbina de vapor demasiado grande, o sistema de reaquecimento médio é aplicado assim.
As funções dos reheaters são aquecer a exaustão do cilindro de alta pressão da turbina de vapor à temperatura reaquecida que é próxima ou igual a temperatura superheated, e enviá-los então ao cilindro médio da pressão e à baixa pressão expandir e trabalhar para aumentar a seca do blace da parte traseira da turbina de vapor. Geralmente, a pressão do vapor reaquecido é um quinto daquela de vapor superheated. A aplicação de reaquecer o sistema pode aumentar a eficiência térmica para centrais elétricas por 4-5%.
Até agora em nosso país, as unidades com capacidade sobre 125mw todas aplicam um sistema de reaquecimento médio do tempo. O reaquecimento dobro pode aumentar outra vez a eficiência térmica da circulação por 2%, mas o sistema é muito complicado, não é aplicado para unidades nacionais, mas é comum para grandes caldeiras no ultramar.
Características de trabalho dos superheaters e dos reheaters:
Para melhorar a eficiência térmica, a pressão de vapor superheated foi aumentada da pressão superhigh à pressão subcritical e supercrítico. Mas limitado pelo desempenho do metal, pela temperatura do vapor dos superheaters e por reheates são mantidos dentro de 540-555 graus.
Porque o que correm através os tubos dos superheaters e dos reheaters são vapor de alta temperatura, o coeficiente de transferência da liberação de calor convective da parede do tubo a cozinhar é bastante pequeno, e o desempenho da transferência térmica é pobre, a capacidade refrigerando de vapor à parede do tubo é baixo. Entrementes, para certificar-se da diferença razoável da temperatura da transferência térmica, geralmente os superheaters e os reheaters são colocados nas áreas onde as temperaturas do fumo são altas, e sua temperatura de trabalho da parede do tubo é um pouco alta, assim o ambiente de trabalho dos superhearters e os reheaters são bastante maus. Especialmente os reheaters, para a pressão reaquecida do vapor são baixos, e sua capacidade refrigerar os tubos é mais má, assim aquele como certificar-se do metal do tubo pode ser trabalho seguro no prazo é uma edição importante quando vier ao projeto e ao funcionamento dos superheaters e dos reheaters. O diagrama 4-1 alista o limite superior de temperaturas permissíveis para o metal comum usado nas caldeiras. Para evitar o uso de mais alto nível do aço de liga, quando se trata do projeto dos superheaters e dos reheaters, usou o metal do tubo é quase perto dos limites da temperatura ao trabalhar. Esta vez, se há uma elevação da temperatura de 10-20 graus, que igualmente reduz o esforço permissível muito. Consequentemente, a atenção deve ser paga para o projeto e o corredor dos superheaters e dos reheaters nos aspectos abaixo:
1.to certificam-se do estábulo da temperatura do vapor ao correr. A variação da temperatura do vapor é suposta para ser não over+5- -10 graus;
2.There precisa o método seguro de ajustar temperaturas para superheaters e reheaters quando as mudanças das condições da operação a algum estendem para manter temperaturas avaliados do vapor.
3. para minimizar o desvio térmico entre os tubos paralelos.
Aplicação
o uso para aquecer o vapor saturado, temperatura do vapor podia ser até 900 graus C.
Elevações da capacidade do Superheater para aumentar a produção de eletricidade
Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.
Diferenças
Tipo | Vantagens | Desvantagens | Método de apoio |
Pendente-tipo | apoio 1.Firm estrutural | 1. Bloqueio do fluxo pelo reinício lento condensado das necessidades do vapor 2. para remover a água que acumula na parte inferior. | apoiado de cima de |
Inverter-tipo | drenagem 1.Proper do vapor condensado | 1. Falte a rigidez estrutural, especialmente no fluxo de alta velocidade do gás | Apoiado de baixo de |
Horizontal - tipo |
1. Drenagem apropriada 2. Boa rigidez estrutural. |
1. Não veem o flam diretamente assim que são principalmente do tipo convective | Apoiado geralmente no gás vertical canaliza paralelo à fornalha principal. |
O Superheater é aumentar a temperatura do vapor acima de seu ponto de saturação.
O Reheater é basicamente um superheater que superheats o vapor que retira a fase de alta pressão de uma turbina. O vapor reaquecido é enviado então à fase de baixa pressão da turbina. Reaquecendo o vapor entre a turbina que de alta pressão e de baixa pressão é possível aumentar a eficiência elétrica do ciclo do central elétrica além do ciclo de reaquecimento 40%.The é usado em caldeiras de grande poder desde que é praticável economicamente somente em centrais elétricas maiores.
Detalhes
Todas as matérias primas serão feitas em primeiro lugar a corte do encanamento.
É consistido uma série de óleo desencapado (aço carbono, aço de liga, ou aço durável do calor) e encabeçamento e outros auxiliares. TubesΦ32,38,42 e assim por diante, também como o pedido.
Ajustando a informação
|
|
processo
|
solda
|
estrutura
|
horizontal ou vertical
|
material
|
aço carbono, aço de liga
|
tubos
|
φ32, 38, 42, etc.
|
tamanho
|
personalizado
|
tipo
|
HTEG
|
Garantia
|
18 meses
|
Diferenças
Tipo | Vantagens | Desvantagens | Método de apoio |
Pendente-tipo | apoio 1.Firm estrutural | 1. Bloqueio do fluxo pelo reinício lento condensado das necessidades do vapor 2. para remover a água que acumula na parte inferior. | apoiado de cima de |
Inverter-tipo | drenagem 1.Proper do vapor condensado | 1. Falte a rigidez estrutural, especialmente no fluxo de alta velocidade do gás | Apoiado de baixo de |
Horizontal - tipo |
1. Drenagem apropriada 2. Boa rigidez estrutural. |
1. Não veem o flam diretamente assim que são principalmente do tipo convective | Apoiado geralmente no gás vertical canaliza paralelo à fornalha principal. |
Oficina
Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.
