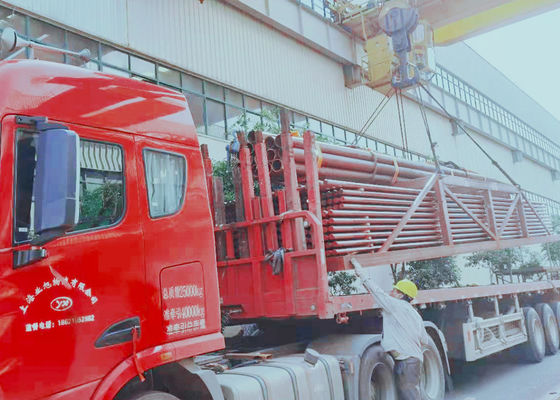

Da parede padrão da membrana da caldeira de Q235B GB combustão de alta temperatura

Painel de parede padrão da água da membrana da caldeira do GB feito do aço carbono para a caldeira do central elétrica

Introdução

Os painéis de parede da água são a superfície de aquecimento principal das caldeiras, composta dos números de fileiras dos tubos de aço, arranjadas em torno do canto da caldeira. Estão para dentro a água ou o vapor de fluxo, e a parte externa aceita o calor da chama na fornalha da caldeira, absorvendo principalmente o calor da radiação dos produtos de alta temperatura da combustão na fornalha. O líquido de trabalho aumenta nele e evapora pelo calor.


Aplicação


Materiais para os painéis de parede da água
20# aço, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Padrões
Padrão do código de ASME, padrão do GB

Inspeção da qualidade
TA, RT, teste hidráulico

Especificação

A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara.

• Painel de parede da água da caldeira da membrana: as soldas de ponto muitos rolaram os tubos finned em uma superfície combinada selada do aquecimento, que melhorasse a hermeticidade da fornalha e reduzisse o escapamento de ar.
• Tubulação enchida da parede da água: os pinos das soldas de 20 a 25 milímetros de comprimento e 6 a 12 milímetros no diâmetro no tubo da parede da água, e aplicam então um plástico refratário do minério do cromo para reduzir a absorção do calor de painel de parede da água, e aumentam a temperatura na zona da combustão. É apropriado para as situações onde é difícil ajustar o fogo ao combustível, assim como fornalhas de batida da escória específica.
• Painel de parede liso da água da caldeira do tubo: composto de uma fileira inteira das tubulações de aço sem emenda, a estrutura a mais simples.
• tubulação Parede-unida da parede da água da caldeira: encaixado na parede interna da parede de fornalha, absorção único-tomada partido do calor.
• Painel de parede caloroso frente e verso da água: instalado no meio da grande fornalha da caldeira, que é dividida em duas porções que são independente de se, e ambos os lados são aquecidos.
