Redução da tensão térmica do preaquecedor vertical do central elétrica do tubo de aleta de Sprial

Preaquecedor vertical do tubo de aleta de Sprial no central elétrica para reduzir o esforço térmico

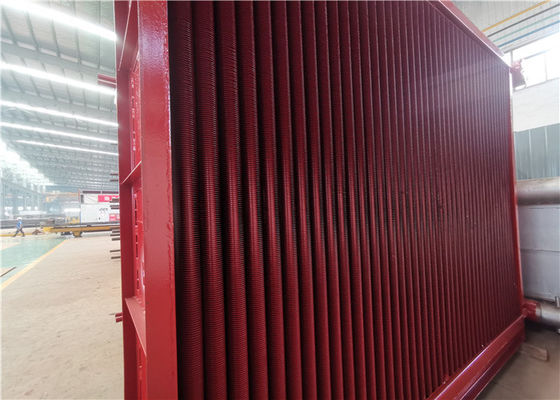

Descrição do preaquecedor

O tubo finned espiral é formado soldando a tira de aço no tubo desencapado ao longo da trilha espiral pelo método de solda de alta frequência. O tubo finned espiral com o processo material do enrolamento da aleta e soldadura de alta frequência, pode fazer a pressão da aleta e do tubo que derretem no conjunto, a resistência térmica do contato de 0 aproximado, e pode suportar o esforço térmico alterno. Nenhuma deformação após a soldadura, de modo a para não enfraquecer a capacidade de carregamento da tubulação baixa, é conducente à transferência térmica da aleta à parede interna da tubulação baixa. A ferida serpentina da tubulação pela tubulação finned sprial (a peça do cotovelo não tem nenhum finned) é composta do grupo do tubo como a superfície de aquecimento do preaquecedor, isto é, o preaquecedor finned sprial.

O preaquecedor é um dispositivo instalado na parte mais inferior do conduto da cauda da caldeira para reciclar o calor de desperdício do fumo da exaustão, aquecendo a água de alimentação da caldeira na superfície de aquecimento da água saturada sob a pressão do cilindro do vapor, porque absorve o calor do gás de conduto de alta temperatura, reduz a temperatura de exaustão do gás de conduto, salvar a energia e melhora a eficiência, assim que é chamado o preaquecedor.

Os preaquecedores são de uso geral como parte de um gerador de vapor da recuperação de calor (HRSG) em um central elétrica do ciclo combinado. Em um HRSG, em passagens da água através de um preaquecedor, a seguir em uma caldeira e então em um superheater. O preaquecedor igualmente impede a inundação da caldeira com água líquida que está demasiado fria ser fervida dada os caudais e o projeto da caldeira.

Comparado com o preaquecedor desencapado do tubo, o preaquecedor H-finned do tubo pode ampliar a área da inversão térmica e reduzir o número de tubos. Igualmente pode aumentar a área do fluxo do gás de conduto a fim reduzir a velocidade e a abrasão do fluxo do gás de conduto.
o tubo H-finned pode ser feito como os tubos finned dobro de H, com rigidness alto para caber a fileira longa do tubo.
O preaquecedor finned espiral é um equipamento recentemente projetado da transferência térmica, consiste nos tubos de aleta espirais para superar a abrasão séria e o tempo de serviço curto.

Função

1. Absorva o calor do gás de conduto de baixa temperatura, reduza a temperatura de exaustão do fumo, para reduzir a perda do fumo e para salvar o combustível.

2. Desde a água de alimentação é aquecido no preaquecedor antes de entrar no cilindro, a absorção do calor da água de alimentação na superfície de aquecimento é reduzida, e o preaquecedor pode ser usado para substituir a parte da superfície de aquecimento evaporativa a preço elevado.

3. Quando a temperatura da água da alimentação é levantada, a diferença da temperatura da parede estará reduzida e o esforço térmico será reduzido correspondentemente para estender a vida útil do cilindro do vapor.

Especificação

Aplicação

Indústria relacionada: Central elétrica do ciclo combinado, gerador de vapor da recuperação de calor (HRSG).

Os preaquecedores são de uso geral como parte de um gerador de vapor da recuperação de calor (HRSG) em um central elétrica do ciclo combinado. Em um HRSG, em passagens da água através de um preaquecedor, a seguir em uma caldeira e então em um superheater. O preaquecedor igualmente impede a inundação da caldeira com água líquida que está demasiado fria ser fervida dada os caudais e o projeto da caldeira.
