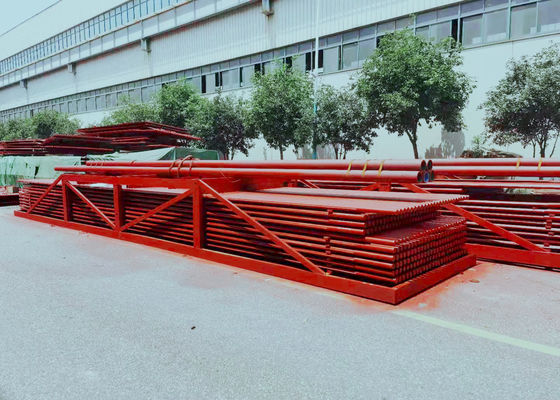

Parede da membrana da caldeira de 60 painéis com soldadura de arco submersa

Parede da membrana da caldeira de 60 painéis com soldadura de arco submersa para a manutenção da caldeira do central elétrica


Introdução

A parede da água da membrana é uma estrutura hermética que consiste nas tubulações e nas aletas. As vantagens são menos escapamento de ar na fornalha; podem usar a tubulação-colocação da parede, menos carga na construção de aço e mais barato da caldeira; estrutura fácil de usar da suspensão e para melhorar o sistema da expansão térmica, apropriado para a produção mecanizada em grande escala, taxa alta do conjunto, baixa capacidade de armazenamento do calor e para encurtar a estrela-acima e o tempo da parada programada. A desvantagem é que o processo de manufatura é complexo. A parede da água da membrana é usada frequentemente na grande capacidade, na alta temperatura e nas caldeiras de alta pressão.

Pontos fortes da parede da água da membrana

(1) asseguram a selagem da parede de fornalha e reduzem o escapamento de ar na câmara de combustão.

(2) a realização de refrigerar de água completo na câmara de combustão é benéfica de impedir transformar sob a condição da combustão intensificada.

(3) a época refrigerando da partida e da parada programada das caldeiras pode ser encurtada devido à seus capacidade de armazenamento pequena do calor, elevação rápida da temperatura e refrigerar rápido na câmara de combustão.

(4) Tubulação-colocar a parede de fornalha é apropriada, que reduz extremamente a carga do quadro da caldeira e é conveniente para a suspensão e o levantamento.

(5) comparado com o tipo desencapado do tubo, a capacidade de absorção do calor do tubo é melhorada.

(6) melhora o grau do por-conjunto de componentes da caldeira, facilita e reduz a carga de trabalho da instalação.

De acordo com o processo de manufatura diferente, a parede da água da membrana pode ser dividida em três tipos (veja Fig. 1): os tubos de aleta 1.rolled são soldados nas fileiras, com carga de trabalho menos de solda, mas os tubos de aleta são caros. o tubo 2.bare e a aleta (aço liso) são soldados nas fileiras, que tem o baixo custo material e pode facilmente cumprir as exigências de vários passos, mas no aço liso exigem a elevada precisão e o revestimento equipment.3. A solda por fusão desencapada do tubo, as aletas entre os tubos é formada enchendo o fio de solda, usado na maior parte para o passo pequeno entre os tubos. O passo entre os tubos da parede da água da membrana é relacionado aos fatores tais como a pressão da caldeira e a carga térmica da fornalha, geralmente s/d é 1.2-1.5.

Especificação

A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara.

• Painel de parede da água da caldeira da membrana: as soldas de ponto muitos rolaram os tubos finned em uma superfície combinada selada do aquecimento, que melhorasse a hermeticidade da fornalha e reduzisse o escapamento de ar.
• Tubulação enchida da parede da água: os pinos das soldas de 20 a 25 milímetros de comprimento e 6 a 12 milímetros no diâmetro no tubo da parede da água, e aplicam então um plástico refratário do minério do cromo para reduzir a absorção do calor de painel de parede da água, e aumentam a temperatura na zona da combustão. É apropriado para as situações onde é difícil ajustar o fogo ao combustível, assim como fornalhas de batida da escória específica.
• Painel de parede liso da água da caldeira do tubo: composto de uma fileira inteira das tubulações de aço sem emenda, a estrutura a mais simples.
• tubulação Parede-unida da parede da água da caldeira: encaixado na parede interna da parede de fornalha, absorção único-tomada partido do calor.
• Painel de parede caloroso frente e verso da água: instalado no meio da grande fornalha da caldeira, que é dividida em duas porções que são independente de se, e ambos os lados são aquecidos.
