o tubo de aleta 4kW vertical reduz o preaquecedor da caldeira do esforço térmico

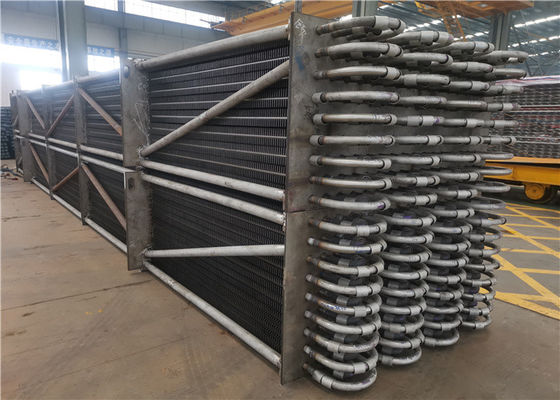

Preaquecedor vertical do tubo de aleta de Sprial no central elétrica para reduzir o esforço térmico

Descrição do preaquecedor

O preaquecedor é um dispositivo instalado na parte mais inferior do conduto da cauda da caldeira para reciclar o calor de desperdício do fumo da exaustão, aquecendo a água de alimentação da caldeira na superfície de aquecimento da água saturada sob a pressão do cilindro do vapor, porque absorve o calor do gás de conduto de alta temperatura, reduz a temperatura de exaustão do gás de conduto, salvar a energia e melhora a eficiência, assim que é chamado o preaquecedor.

o H-tipo preaquecedor do tubo finned é um preaquecedor eficiente da transferência térmica montado pelo h-tipo tubo finned (igualmente chamou o H-tipo tubo finned, tubo finned, tubo da borboleta).

1. Estrutura: O formulário básico é tipo do tipo e do dobro “H” de “H”, arranjado na linha.

2. Características de desempenho:

(1) o preaquecedor com H-tipo preaquecedor do tubo finned em vez do preaquecedor desencapado do tubo pode aumentar a área da transferência térmica, reduz o número de arranjo de tubulação, para aumentar a seção da circulação do gás de conduto, reduza a velocidade do fumo, para reduzir o desgaste. Porque a taxa do desgaste da tubulação é proporcional ao poder 3,33 do caudal do gás de conduto, se a velocidade do gás de conduto é reduzida de 9M /s a 7m/s, a taxa do desgaste estará reduzida a 43% do original. Ao mesmo tempo, a experiência mostra que o tubo finned próprio tem o efeito de fazer o concentrado da cinza de mosca ao meio da fileira do tubo, assim que o preaquecedor do tubo finned tem efeito de reduzir o desgaste na estrutura.

(2) o H-tipo que o tubo finned pode ser fabricado no tipo tubo finned da tubulação dobro “H dobro”, sua estrutura é rígido, pode ser usado no caso da fileira longa do tubo.

o H-tipo preaquecedor (de 3) do tubo finned é arranjado na linha. o H-tipo aleta divide o espaço em diversas áreas pequenas, que tem um efeito do fluxo no fluxo de ar, de modo que o desgaste seja reduzido extremamente.

o H-tipo aleta (de 4) pode conseguir o efeito de sopro da melhor fuligem devido à formação de canais retos em ambos os lados.

(5) o espaço compacto, o peso total extremamente é reduzido, reduz o custo.

(6) menos de potência consumo de poupança de energia e: o preaquecedor para o grupo de gerador pode reduzir pelo menos dois terços da perda de calor do fumo do gerador, e somente 2 ~ consumo de potência 4kW pela tonelada de vapor.

(7) operação e manutenção simples; Trabalhe a economia: fábrica total do conjunto do preaquecedor, peças menos moventes, estrutura simples, fácil instalar. O nível elevado de automatização, operação e manutenção simples, pode reduzir os pessoais de operação.

Função

1. Absorva o calor do gás de conduto de baixa temperatura, reduza a temperatura de exaustão do fumo, para reduzir a perda do fumo e para salvar o combustível.

2. Desde a água de alimentação é aquecido no preaquecedor antes de entrar no cilindro, a absorção do calor da água de alimentação na superfície de aquecimento é reduzida, e o preaquecedor pode ser usado para substituir a parte da superfície de aquecimento evaporativa a preço elevado.

3. Quando a temperatura da água da alimentação é levantada, a diferença da temperatura da parede estará reduzida e o esforço térmico será reduzido correspondentemente para estender a vida útil do cilindro do vapor.

Especificação

Aplicação

Indústria relacionada: Central elétrica do ciclo combinado, gerador de vapor da recuperação de calor (HRSG).

Os preaquecedores são de uso geral como parte de um gerador de vapor da recuperação de calor (HRSG) em um central elétrica do ciclo combinado. Em um HRSG, em passagens da água através de um preaquecedor, a seguir em uma caldeira e então em um superheater. O preaquecedor igualmente impede a inundação da caldeira com água líquida que está demasiado fria ser fervida dada os caudais e o projeto da caldeira.
