Preaquecedor horizontal do central elétrica do tubo de aleta de EN10228 Sprial

Preaquecedor vertical do tubo de aleta de Sprial no central elétrica para reduzir o esforço térmico

Descrição do preaquecedor

O preaquecedor é um dispositivo instalado na parte mais inferior do conduto da cauda da caldeira para reciclar o calor de desperdício do fumo da exaustão, aquecendo a água de alimentação da caldeira na superfície de aquecimento da água saturada sob a pressão do cilindro do vapor, porque absorve o calor do gás de conduto de alta temperatura, reduz a temperatura de exaustão do gás de conduto, salvar a energia e melhora a eficiência, assim que é chamado o preaquecedor.

O preaquecedor tubular não é limitado pela pressão e pode ser usado como um tipo de ebulição. É feito geralmente da tubulação de aço carbono com um diâmetro exterior de 32 ~ 51 milímetros. As aletas são adicionadas ao tubo para melhorar a transferência térmica. O preaquecedor tubular consiste nas tubulações curvadas paralelas (conhecidas como serpentinas) arranjadas horizontalmente.

O tubo finned espiral é formado soldando a tira de aço no tubo desencapado ao longo da trilha espiral pelo método de solda de alta frequência. O tubo finned espiral com o processo material do enrolamento da aleta e soldadura de alta frequência, pode fazer a pressão da aleta e do tubo que derretem no conjunto, a resistência térmica do contato de 0 aproximado, e pode suportar o esforço térmico alterno. Nenhuma deformação após a soldadura, de modo a para não enfraquecer a capacidade de carregamento da tubulação baixa, é conducente à transferência térmica da aleta à parede interna da tubulação baixa. A ferida serpentina da tubulação pela tubulação finned sprial (a peça do cotovelo não tem nenhum finned) é composta do grupo do tubo como a superfície de aquecimento do preaquecedor, isto é, o preaquecedor finned sprial.

Especificações

Aplicação

Durante a operação da caldeira em aplicações comerciais e industriais típicas, aproximadamente 10-20% do valor calorífico do combustível são expelidos com os gás de pilha à atmosfera. Os preaquecedores da pilha são projetados recuperar as quantidades significativas desta perda de energia do gás de pilha, melhorando desse modo vastamente a eficiência de sistema da caldeira. Há diversas considerações ao selecionar um preaquecedor:

• gota de pressão do Gás-lado. A contrapressão adicionada na pilha da caldeira afeta a capacidade da taxa de transferência do fã do ar de combustão. Os fãs do preaquecedor e do ar de combustão devem ser feitos sob medida corretamente a fim assegurar uma operação e uma capacidade apropriadas de sistema.

• Temperatura da água de alimentação. A água de alimentação ao preaquecedor deve ser desareada e a temperatura setpoint minimamente em 220oF para impedir a corrosão do tubo.

• gota de pressão do Água-lado. As bombas da água de alimentação devem ser feitas sob medida para acomodar a gota de pressão do preaquecedor. Adicionalmente, um sistema de modulação contínuo da água de alimentação é exigido para assegurar caudais apropriados através do preaquecedor.

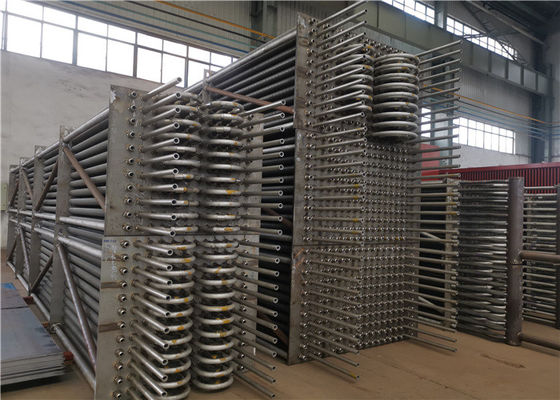

Oficina do preaquecedor
