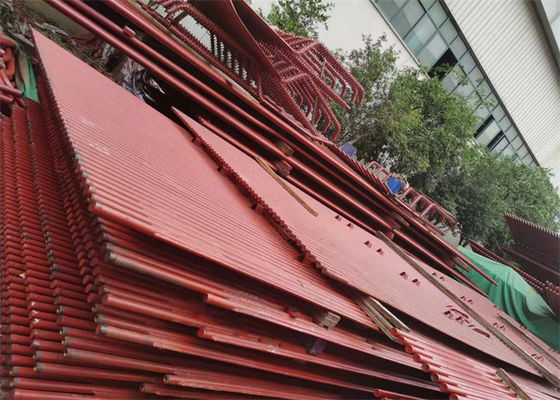

Painéis de parede da água da caldeira de gás da preservação do calor da central elétrica de 76 milímetros

Da caldeira do gás da preservação do calor da central elétrica as peças sobresselentes molham os painéis de parede

Informações sobre o produto

Um waterwall em uma caldeira é toda a parede de fornalha que for compreendida do refratário e dos tubos em uma caldeira do água-tubo. Os tubos são espaçados uniformemente e conectam geralmente aos encabeçamentos que são conectados por sua vez de volta ao banco de geração principal da caldeira. Servem uma finalidade de duas dobras aqui naquela eles para capturar o calor que escaparia de outra maneira à atmosfera e ajudaria a aquecer a água na caldeira. E eles igualmente para ajudar a manter o refratário fresco. Isto impede a lasca do refratário.

As paredes da água da caldeira são as paredes da membrana que são feitos dos tubos soldados junto com ou sem uma tira de metal no meio. Estas paredes formam o cerco da câmara de combustão de carvão. Os tubos da parede da água são referidos igualmente como a seção do evaporador; contêm a água na maior parte no formulário líquido que evapora gradualmente enquanto aumenta na caldeira.

Nossa parede da água da membrana é fabricada usando a matéria prima do nível superior e o equipamento de produção contemporâneo em nossa unidade de fabricação avançada. A escala oferecida está disponível em vários tamanhos, formas e especificações, conforme as exigências de nossos clientes respeitados. Mais, estes são entregados aos clientes dentro do prazo prometido.

Especificação

Detalhes da construção

As características da combinação da parede refrigerar de água da membrana são como segue:
1. Verifique e ajuste a largura, o comprimento, o nivelamento e a diagonal da fileira da tubulação quando a fileira segmentada da tubulação é içada no quadro da combinação. Se a largura da fileira do tubo é maior do que ou menos do que o tamanho especificado, a aleta pode ser cortada a um comprimento apropriado, ser ajustada ao tamanho especificado e então ser soldada. Quando a diferença diagonal da fileira da tubulação excede o lOmm, as aletas entre algumas tubulações com tamanho maior podem ser cortadas para reduzir a distância entre as tubulações para eliminar a diferença diagonal, e então as aletas podem ser soldadas. Quando o unevenness da fileira da tubulação excede a escala permissível, o quadro do pórtico pode ser usado para corrigir a pressão superior do jaque.
2. A junção de extremidade da fileira da tubulação é diferente daquela de uma única tubulação. A junção de solda de uma única tubulação encolhe por aproximadamente 1-2mm após a solda, que não tem nenhum efeito em outras tubulações. Mas a fileira da tubulação não é a mesma, duas seções da soldadura de extremidade da fileira da tubulação, se de um lado ao outro lado da sequência da soldadura, soldar à extremidade da tubulação causada pela deformação é muito grande. Consequentemente, antes da soldadura de extremidade, o afastamento da extremidade desta junção de solda deve detalhadamente ser medido, e de acordo com a extremidade o afastamento é classificação demasiado pequena, moderado, demasiado grande, se a extremidade o afastamento é demasiado grande ou demasiado pequeno, deve tomar o método de cortar a tubulação, substituído com uma tubulação curto moderado. Neste tempo, devido ao encolhimento da soldadura, a tubulação com uma diferença maior tornar-se-á solderable. A fim reduzir a deformação do encolhimento da soldadura da tubulação, o método da simetria e a soldadura transversal devem ser adotados.
3. A parte mais inferior dianteiro e traseiro da parede refrigerar de água tem a parte inferior de fornalha (cubeta fria da cinza), e a parte superior da parede traseira refrigerar de água tem o ângulo da chama, assim que o tamanho do componente é maior e a forma é mais especial, assim que é difícil combinar.
4. A bola da única passagem da tubulação traseira da parede da água é diferente de outras tubulações de superfície de aquecimento. Porque a parede traseira da água na caixa superior do encabeçamento tem um ângulo à prova de chama, o número de tubulação de dobra do ângulo à prova de chama é o mesmo que aquele da parede traseira da água, a fim aumentar a rigidez do ângulo à prova de chama, lá é igualmente um número considerável de espaçar a tubulação reta (mais tipo da fornalha). Na interseção do ângulo da chama e da tubulação reta, o equidiameter especial-dado forma moldou o T de aço (tubulação do três-ramo) é instalado. No tubo reto e na junção entre o tanque aliado superior é equipado com o orifício Φ 5 milímetros ou limitador de Φ de 10 milímetros. Desta maneira, mais do trabalho a tubulação curvada média é conducente a refrigerar do ângulo da chama, e uma peça pequena da tubulação curvada média de trabalho assegura-se de que a tubulação reta e a tubulação curvada tenham a quantidade correspondente de expansão, para reduzir o esforço interno, assim que a dificuldade da passagem com os aumentos da bola.

Adicional

Aplicação
