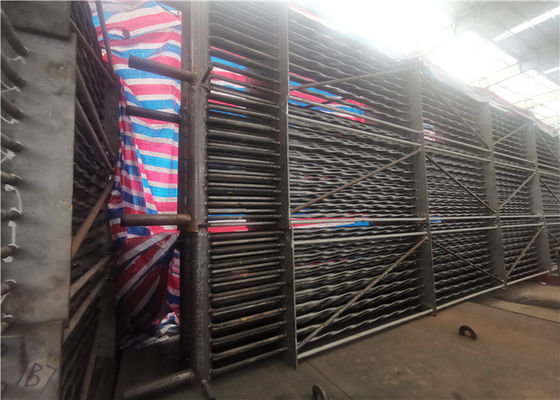

Preaquecedor espiral liso do permutador de calor do tubo da torção de aço inoxidável

Tubo torcido de aço inoxidável de Sprial do preaquecedor do permutador de calor do tubo

Descrição do preaquecedor/permutador de calor

O permutador de calor é um dispositivo para transferir a parte do calor dos líquidos quentes aos líquidos frios. O permutador de calor joga um papel importante no produto químico, petróleo, poder, alimento e muito a outra produção industrial. O permutador de calor foi amplamente utilizado na produção química, como o calefator, o refrigerador, o condensador, o evaporador e o reboiler, etc….

O pacote de tubo do permutador de calor é composto de um número de tubos lisos torcidos, e uma pluralidade das aros de aço é arranjada fora do pacote de tubo para aumentar a rigidez do pacote de tubo. Devido à estrutura especial da tubulação, o interior fluido e fora da tubulação está no fluxo espiral, e a inversão térmica do líquido em ambos os lados é reforçada ao mesmo tempo. A estrutura especial da bobina de bloqueador fora do pacote de tubo supera o fenômeno curto do fluxo do meio de transferência térmica entre o pacote de tubo e o interior do escudo. Este permutador de calor sem chicana, reduz o custo, para reduzir-se escalar e vibração, especialmente convenientes para o escudo existente e em perspectivas largas químicas, petroquímicas e outras da transformação do permutador de calor do tubo, das indústrias da aplicação.

O processo de manufatura de tubulação lisa espiral inclui “aplainar” e “a torção quente”. O permutador de calor melhorado do tubo da torção é tão simples quanto o permutador de calor tradicional do escudo e do tubo, mas há muitos avanços emocionantes. Obteve os seguintes benefícios técnicos e econômicos: transferência térmica melhorada, escamação reduzida, a contracorrente verdadeiro, custo reduzido, nenhuma vibração, espaço de salvamento, nenhum elemento do defletor.

Devido à estrutura original do tubo, do tubo e do escudo esteja no movimento espiral ao mesmo tempo, que promove o grau de turbulência. O coeficiente de transferência térmica total do permutador de calor é 40% mais alto do que aquele do permutador de calor convencional, quando a gota de pressão for quase a mesma. Ao montar o permutador de calor, o tubo liso espiral e o tubo liso podem igualmente ser usados. O permutador de calor é fabricado do acordo restrito com os padrões de ASME. Onde os permutadores de calor do escudo e do tubo e os dispositivos convencionais são usados, tais permutadores de calor podem ser substituídos. Pode obter o melhor valor do calor comum do escudo e do permutador de calor e da placa e do quadro do tubo transfira o equipamento, e tenha a perspectiva larga da aplicação na indústria química e petroquímica.

Especificações

Aplicação

Durante a operação da caldeira em aplicações comerciais e industriais típicas, aproximadamente 10-20% do valor calorífico do combustível são expelidos com os gás de pilha à atmosfera. Os preaquecedores da pilha são projetados recuperar as quantidades significativas desta perda de energia do gás de pilha, melhorando desse modo vastamente a eficiência de sistema da caldeira. Há diversas considerações ao selecionar um preaquecedor:

• gota de pressão do Gás-lado. A contrapressão adicionada na pilha da caldeira afeta a capacidade da taxa de transferência do fã do ar de combustão. Os fãs do preaquecedor e do ar de combustão devem ser feitos sob medida corretamente a fim assegurar uma operação e uma capacidade apropriadas de sistema.

• Temperatura da água de alimentação. A água de alimentação ao preaquecedor deve ser desareada e a temperatura setpoint minimamente em 220oF para impedir a corrosão do tubo.

• gota de pressão do Água-lado. As bombas da água de alimentação devem ser feitas sob medida para acomodar a gota de pressão do preaquecedor. Adicionalmente, um sistema de modulação contínuo da água de alimentação é exigido para assegurar caudais apropriados através do preaquecedor.
