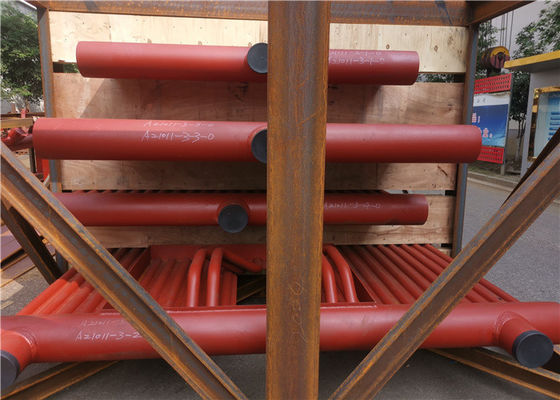

Parede soldada da membrana da caldeira do arco submerso do aço carbono do TUV 300T

Da soldadura de arco submersa do aço carbono parede da membrana da caldeira para a indústria 300T


Descrição do produto da parede da água da membrana

Se de acordo com o tipo da estrutura, há três tipos principais: tipo desencapado do tubo, tipo da membrana, e para picar o tipo do tubo. O tipo desencapado do tubo é composto da fileira inteira dos tubos de aço sem emenda com a estrutura a mais simples. A parede da água da membrana é um tipo da soldadura comum de muitos tubos finned rolados da parede da água para formar uma superfície combinada selada do aquecimento. Não pode somente melhorar a tensão do ar da fornalha, reduzir o escapamento de ar, mas também proteger a parede de fornalha, reduzir o peso da parede de fornalha e simplificar a estrutura.

A parede da água da membrana é uma estrutura hermética que consiste nas tubulações e nas aletas. As vantagens são menos escapamento de ar na fornalha; podem usar a tubulação-colocação da parede, menos carga na construção de aço e mais barato da caldeira; estrutura fácil de usar da suspensão e para melhorar o sistema da expansão térmica, apropriado para a produção mecanizada em grande escala, taxa alta do conjunto, baixa capacidade de armazenamento do calor e para encurtar a estrela-acima e o tempo da parada programada. A desvantagem é que o processo de manufatura é complexo. A parede da água da membrana é usada frequentemente na grande capacidade, na alta temperatura e nas caldeiras de alta pressão.

A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara.

De acordo com o processo de manufatura diferente, a parede da água da membrana pode ser dividida em três tipos (veja Fig. 1): os tubos de aleta 1.rolled são soldados nas fileiras, com carga de trabalho menos de solda, mas os tubos de aleta são caros. o tubo 2.bare e a aleta (aço liso) são soldados nas fileiras, que tem o baixo custo material e pode facilmente cumprir as exigências de vários passos, mas no aço liso exigem a elevada precisão e o revestimento equipment.3. A solda por fusão desencapada do tubo, as aletas entre os tubos é formada enchendo o fio de solda, usado na maior parte para o passo pequeno entre os tubos. O passo entre os tubos da parede da água da membrana é relacionado aos fatores tais como a pressão da caldeira e a carga térmica da fornalha, geralmente s/d é 1.2-1.5.

Nós somos de fabricação e de fornecimento uma escala detalhada dos painéis de Waterwall. Os tubos oferecidos por nós são sabidos para suportar uma grande pressão interna como uma tira contínua do material da aleta são ferem-se espiralmente no tubo. Estes tubos são sabidos para fornecer uniformemente o calor esse resultado em uma saída de calor aumentada.

• Painel de parede da água da caldeira da membrana: as soldas de ponto muitos rolaram os tubos finned em uma superfície combinada selada do aquecimento, que melhorasse a hermeticidade da fornalha e reduzisse o escapamento de ar.
• Tubulação enchida da parede da água: os pinos das soldas de 20 a 25 milímetros de comprimento e 6 a 12 milímetros no diâmetro no tubo da parede da água, e aplicam então um plástico refratário do minério do cromo para reduzir a absorção do calor de painel de parede da água, e aumentam a temperatura na zona da combustão. É apropriado para as situações onde é difícil ajustar o fogo ao combustível, assim como fornalhas de batida da escória específica.
• Painel de parede liso da água da caldeira do tubo: composto de uma fileira inteira das tubulações de aço sem emenda, a estrutura a mais simples.
• tubulação Parede-unida da parede da água da caldeira: encaixado na parede interna da parede de fornalha, absorção único-tomada partido do calor.
• Painel de parede caloroso frente e verso da água: instalado no meio da grande fornalha da caldeira, que é dividida em duas porções que são independente de se, e ambos os lados são aquecidos.

Materiais para os painéis de parede da água

20# aço, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Padrões
Padrão do código de ASME, padrão do GB

Inspeção da qualidade
TA, RT, teste hidráulico

Especificação

A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara.
