Os painéis de parede da água são a superfície de aquecimento principal das caldeiras, composta dos números de fileiras dos tubos de aço, arranjadas em torno do canto da caldeira. Estão para dentro a água ou o vapor de fluxo, e a parte externa aceita o calor da chama na fornalha da caldeira, absorvendo principalmente o calor da radiação dos produtos de alta temperatura da combustão na fornalha. O líquido de trabalho aumenta nele e evapora pelo calor.

Quando a parede da água foi projetada inicialmente, não se pretendeu ser aquecido, mas refrigerar a fornalha de modo que não fosse danificado pela alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituindo gradualmente o cilindro do vapor para ser as peças de aquecimento principais para caldeiras. São a superfície de aquecimento evaporativa que consiste em muitos tubos paralelos colocados na parede interna da lareira da caldeira. Suas funções são absorver o calor brilhante pelo conduto de alta temperatura do fogo ou de gás na fornalha, e produzem o vapor ou a água quente dentro dos tubos, e reduzir igualmente a temperatura da parede de fornalha para protegê-la. Em caldeiras da grande capacidade, a temperatura da chama na fornalha é muito alta e a intensidade da irradiação térmica é muito alta. 40-50% ainda mais do calor são absorvidos pela parede da água. Exceto caldeiras pequenas da capacidade, a superfície de aquecimento evaporativa principal para as caldeiras de tubo de água atuais é a parede da água.

Se de acordo com o tipo da estrutura, as paredes da água podem ser divididas em tipos: tipo desencapado do tubo, tipo da membrana e para picar o tipo do tubo.

O tipo da membrana é o mais amplamente utilizado.

A parede da água da membrana é uma estrutura hermética que consiste nas tubulações e nas aletas. As vantagens são menos escapamento de ar na fornalha; podem usar a tubulação-colocação da parede, menos carga na construção de aço e mais barato da caldeira; estrutura fácil de usar da suspensão e para melhorar o sistema da expansão térmica, apropriado para a produção mecanizada em grande escala, taxa alta do conjunto, baixa capacidade de armazenamento do calor e para encurtar a estrela-acima e o tempo da parada programada. A desvantagem é que o processo de manufatura é complexo. A parede da água da membrana é usada frequentemente na grande capacidade, na alta temperatura e nas caldeiras de alta pressão.

De acordo com o processo de manufatura diferente, a parede da água da membrana pode ser dividida em três tipos (veja Fig. 1): os tubos de aleta 1.rolled são soldados nas fileiras, com carga de trabalho menos de solda, mas os tubos de aleta são caros. o tubo 2.bare e a aleta (aço liso) são soldados nas fileiras, que tem o baixo custo material e pode facilmente cumprir as exigências de vários passos, mas no aço liso exigem a elevada precisão e o revestimento equipment.3. A solda por fusão desencapada do tubo, as aletas entre os tubos é formada enchendo o fio de solda, usado na maior parte para o passo pequeno entre os tubos. O passo entre os tubos da parede da água da membrana é relacionado aos fatores tais como a pressão da caldeira e a carga térmica da fornalha, geralmente s/d é 1.2-1.5.

Especificação

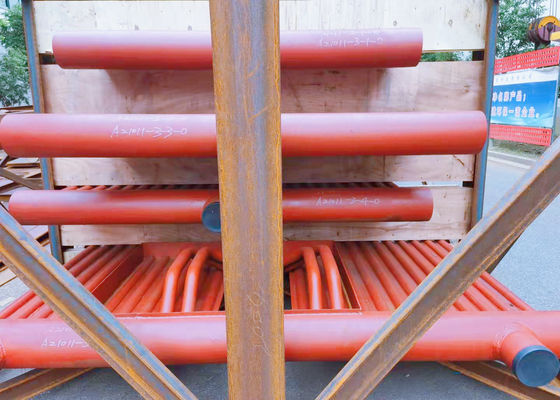

As imagens acima são paredes da membrana para um projeto de Paquistão com detalhes de especificação abaixo:
