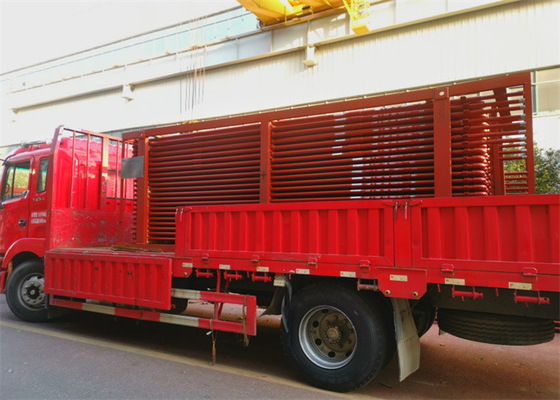

Bobina de aço inoxidável do Reheater de TP304 65x6x6000mm para HRSG

Superqueimador e Requeimador com aço inoxidável TP304 65x6x6000mm para HRSG

Parâmetros: Superqueima e Requeima

Princípio de funcionamento

Superqueimador é a parte que aquece o vapor da temperatura de saturação para o superqueimador pela caldeira.
O superaquecedor pode ser dividido em tipo de convecção, tipo radiante e tipo semi-radiante de acordo com o modo de transferência de calor;
De acordo com as características da estrutura, pode ser dividido em tipo de tubo serpentina, tipo de tela, tipo de parede e tipo de parede.
Todos eles consistem em um número de tubos paralelos e colectores de entrada e saída.
A maioria das caldeiras industriais não tem superqueimadores porque muitos processos industriais e serviços públicos exigem apenas vapor saturado.
Os superqueimadores são geralmente instalados em centrais eléctricas, locomotivas e caldeiras marinhas para melhorar a eficiência térmica de toda a central de energia a vapor.

Introdução ao produto

O aquecedor é na verdade um tipo de superqueimador a vapor que aquece o vapor de baixa pressão após o trabalho e atinge uma determinada temperatura.O papel do aquecedor melhora ainda mais a eficiência térmica da circulação na central eléctrica, e mantém a temperatura do vapor da lâmina da última etapa da turbina a vapor controlada dentro do intervalo admissível.
Um aquecedor é uma caldeira que converte o vapor de uma turbina a vapor em vapor superaquecido.
O aquecedor tem duas funções: uma é reduzir a humidade do vapor de água, o que é benéfico para proteger a lâmina da turbina;
Em segundo lugar, a eficiência interna relativa e absoluta da turbina a vapor pode ser melhorada.

Detalhes

• Superqueimador

Geralmente 30 ~ 60 mm.O tipo mais comum de superaquecedor de fluxo é o tubo serpentina.Ele tem um grupo de tubos mais intensivo, decorar em 450 ~ 1000 °C fumo da temperatura do gás de combustão,Gás de combustível de erosão vertical e lateral.O gás de combustão transfere principalmente o calor para o tubo por convecção e parte do calor é absorvido pela radiação.Dispostos na parte superior do forno ou na saídaO primeiro absorve o calor radiante da chama do forno, enquanto o segundo também absorve parte do calor de convecção.Em caldeiras de centrais elétricas de potência superior a 10 Mpa, tanto o superqueimador tipo tela como o superqueimador tipo serpentina são comumente utilizados para aumentar a absorção de calor.O superqueimador de parede aplicado na parede interna do forno é um superqueimador radiante,que é raramente utilizadoO superqueimador de parede é utilizado na caldeira de grande capacidade da central eléctrica para formar a parede da parte superior do forno e do fumo de convecção.A figura mostra a disposição de vários superqueimadores.As caldeiras industriais de pequena capacidade com superaquecedor só podem satisfazer os requisitos com superaquecedor de um estágio.

• Requeimador

O arranjo do aquecedor segue o arranjo do superaquecedor, incluindo a convecção, a radiação e a semi-radiação.

O aquecedor de convecção tem fluxo inverso, fluxo a jusante e fluxo misto, tipo de bobina única, bobina dupla, multi-bobina, paralelo e escalonado, vertical e horizontal,paralelo à parede da frente e perpendicular à parede da frenteO aquecedor de convecção é o principal aquecedor que absorve o calor de convecção.

O aquecedor radiante refere-se ao aquecedor que absorve a radiação do forno.

Os aquecedores semi-radiantes (superqueimadores de placas) referem-se aos aquecedores que absorvem mais radiação do forno (mais de 1/2 do calor total).

O princípio de selecção do material do aquecedor é o mesmo que o do superqueimador.A temperatura da parede de projeto é geralmente superior à do superqueimador do mesmo nível de temperatura.Os tubos metálicos dos aquecedores de alta temperatura são geralmente fabricados em aço ligado (tubos metálicos que contêm mais de 5% de elementos ligados). Por exemplo, 12CrMoV, aço 102, sa213-t91, sa213-tp304,Sa213-tp347, etc.

Companhia Qur

A Hua Dong Boiler tornou-se um importante fornecedor qualificado de fabricantes de caldeiras nacionais e estrangeiros e empresas de energia, incluindo a American Covanta Energy Company, AMEC Foster Wheeler Company, ALSTOM,Oriental Boiler Limited by Share Ltd., Harbin electric LLC, Wuxi Hua Guang Boiler Co., Ltd., Hangzhou Boiler Group Co., Ltd.
