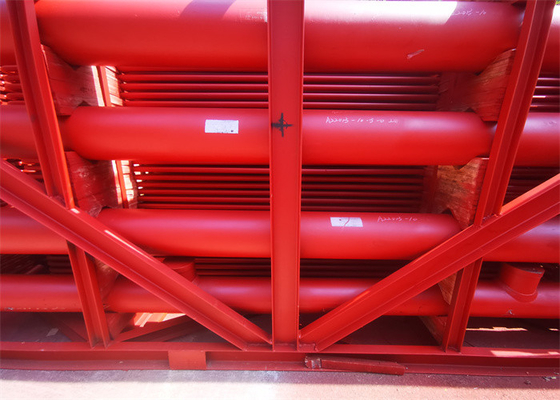

Aço sem emenda do Superheater SA192 e do Reheater para o moinho de Suger

Superheater SA192 de aço sem emenda e Reheater para o moinho de Suger

Uso dos Superheaters em caldeiras industriais

• Os Superheaters são usados onde simplesmente o vapor seco é exigido em um processo/máquinas tais como turbinas. Todo o índice de umidade em um vapor acontece nesses casos degradar ou corroer a máquina que afeta desse modo sua vida de funcionamento média. Assim, o superheater converte o vapor da baixo-qualidade a de alta qualidade para utilizadores finais.

• Às vezes, o superheater é precisado igualmente quando nós precisamos de transportar distante fora o vapor aos lugares porque há algumas perdas da temperatura durante seu transporte.

• Os Superheaters podem ser usados em um motor de vapor onde o vapor seco absoluto seja necessário impedir o uso e desgaste das peças de motor.

• Em caso das caldeiras de tubo de água, os gás quentes fornecerão a temperatura exigida para produzir vapor superheated e o superheater pode ser uma parte adicional da área da fornalha. Em outros casos, o superheater separadamente ateado fogo pode ser exigido porque a turbina de gás produziu gás está relativamente fresca.

A fabricação do Superheater da caldeira

Nossos superheaters são fabricados de acordo com os regulamentos de ASME. HDB fabrica o tipo da bobina e o tipo superheaters do escudo segundo o tipo de caldeira e de capacidade da caldeira.

O tipo superheaters da bobina projeta consiste geralmente nas bobinas 180o soldadas através dos encabeçamentos em ambos os lados. Na bobina um tipo projeta o vapor é dentro da bobina e os gás de conduto são fora da bobina.

O tipo projeto de Shell dos superheaters usou-se geralmente para superheat o vapor que usa eletricamente os elementos de aquecimento especiais empilhados em um escudo e nos fluxos do vapor sobre os elementos de aquecimento.

Parâmetros de projeto de Superheaters industriais
- Pressão da caldeira
- Pressão do vapor
- Exigência da temperatura no processo

Arranjo, especificação e material do Superheater:

Arrnagement e especificação:

A caldeira tem superheaters do alto e baixo, o HS é arranjado no canal do gás de conduto após separadores de ciclone, e o LS é arranjado no eixo vertical no final do processo. O vapor saturado é introduzido nos encabeçamentos do cerco do teto por oito tubos de conexão do vapor φ108×5 saturado no cilindro, e então no superheater de uma mais baixa temperatura através dos tubos do φ 42×4.0, após o aquecimento pelo LS, entra no desuperheater para ajustar a temperatura, e atravessa então no HS oito tubos de φ108×5, e enviado à turbina de vapor através da válvula de vapor principal após entrar no transporte e ter segurado o encabeçamento da tomada.

O superheater do LT adota o arranjo contranatant e o superheater do GH é arranjo a jusante. A coleção e a distribuição do vapor adotam a maneira de sentido da largura de melhorar a não uniformidade do vapor que flui e para impedir bobinas locais superheated devido cozinhar a deflexão.


Material:
Para assegurar a operação da segurança, o superheater do LT usa os tubos de aço sem emenda de SA210 Gr.A1, e o superheater do GH usa os tubos de aço sem emenda baixo-ligados de SA213 T22.


Parâmetros de Thechnical:
