Transferência térmica de calor elevado do banco do preaquecedor da caldeira do aço carbono corrosão dos tubos de aleta de H da anti

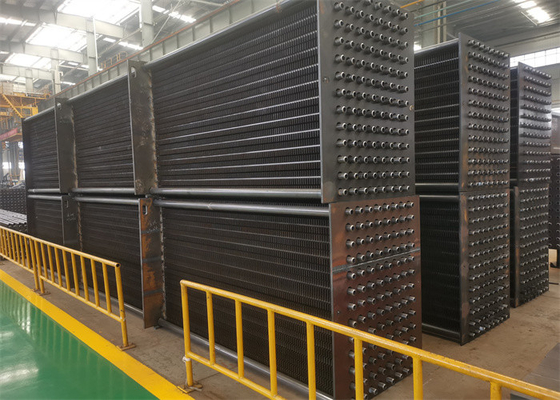

Banco do preaquecedor da caldeira do aço carbono da transferência térmica de calor elevado dos tubos de aleta de H anticorrosivos


Funções do preaquecedor

o H-tipo elementos do permutador de calor do tubo finned mantém um de alta capacidade para a transferência térmica, possui propriedades superiores da auto-limpeza e para reter a capacidade para efetuar a recuperação de calor do desperdício do gás de conduto em renovações da caldeira. O coeficiente de transferência térmica Convective é proporcional ao passo da aleta, mas inversamente proporcional à altura da aleta e à largura da aleta. A capacidade integrada da transferência térmica é relacionada à eficiência de aleta, ao coeficiente de transferência térmica convective e à relação finned. Aumentos da gota de pressão com o aumento da altura da aleta e da largura da aleta.
O efeito preliminar do preaquecedor é absorver o calor de desperdício do gás de conduto para aquecer a fonte de água da caldeira, para reduzir a temperatura de exaustão do fumo e a eficiência térmica da caldeira avançada. A temperatura da água da alimentação para a frente e para trás no cilindro, reduz a diferença da temperatura entre a tubulação de água e a parede do cilindro, assim reduzindo o esforço térmico da parede do cilindro, é conducente prolongar a vida útil do cilindro. Além, a fonte de água é aquecida no preaquecedor antes de incorporar a superfície do aquecimento da transpiração, reduzindo a absorção do calor da água à superfície do aquecimento da transpiração, que é equivalente a substituir alguma da superfície de aquecimento da transpiração com o preaquecedor. O custo da superfície de aquecimento do preaquecedor é muito mais baixo do que aquele da superfície de aquecimento da transpiração. Consequentemente, é econômico instalar o preaquecedor da perspectiva da economia da fabricação da caldeira.

Tipos do preaquecedor
Se de acordo com materiais, os preaquecedores podem ser divididos nos preaquecedores de aço do tubo e nos preaquecedores do ferro. Presentemente, a maioria grandes e de caldeiras médias do volume usam extensamente o tubo de aço fizeram preaquecedores, porque têm a capacidade de trabalho de grande resistência e segura, e podem suportar impactos, entrementes têm o bom desempenho da transferência térmica, da estrutura pequena e do baixo custo. Um ponto fraco é resistência má do corrusion, mas a água de alimentação moderna da caldeira é tratada agora restritamente, assim que o problema é resolvido quase.
Se de acordo com a extensão do aquecimento do líquido de trabalho, os preaquecedores podem ser divididos em tipos deebulição e de ebulição.
1. Preaquecedores de ebulição: a temperatura da água da tomada não somente pode alcançar a temperatura surnatured, mas igualmente pode fazer alguma água vaporizada, a proporção é aproximadamente 10-15% da água de alimentação total, não mais de 20% em caso de muita resistência do fluxo causada ao líquido de trabalho.
2. preaquecedores deebulição: a temperatura da tomada é 20-25 graus mais baixa do que o ponto de ebulição sob a pressão dada.
A maioria de caldeiras do meio-presssure usam o tipo de ebulição preaquecedores. Isto é porque o calor de vaporização latente da água em caldeiras da meio-pressão é alto, e o calor da água caloroso é pequeno. Assim é necessário enviar alguma água a ser vaporizada no preaquecedor da caldeira para impedir o combusion instável nos funaces e impedir o consumo aumentado de metal nas superfícies de aquecimento como os superheaters causados pela temperatura demasiado baixa do gás de conduto da tomada. Além, pode ajudar a jogar o papel dos preaquecedores.
As caldeiras de pressão Superhigh usam na maior parte o tipo deebulição preaquecedores. Isto é porque quando a pressão é mais alta, o calor de vaporização latente é diminuído, quando o calor da água caloroso obtiver mais, assim que é necessário enviar alguma água a ser aquecida nos painéis de parede da água para impedir transformar nas superfícies de aquecimento das tomadas da fornalha e da fornalha causadas para dentro demasiado por altas temperaturas nas fornalhas e do gás de conduto da tomada. As caldeiras de pressão tão geralmente superhigh usam o tipo deebulição preaquecedores.
O fator principal para considerar que tipo de preaquecedores é os parâmetros da caldeira. Quando os parâmetros da caldeira diferirem, a relação da absorção do calor necessária em três fases aquecer o líquido de trabalho para fazer diferenças. Assim os arranjos correspondentes de três superfícies do aquecimento precisam de mudar, demasiado. Às grandes unidades com parâmetros altos, sua absorção evaporativa do calor é menos, quando a absorção da água aquecendo, a absorção do calor do calor do vapor superheating, a absorção do calor reaquecendo for bastante grande. Assim, o tipo deebulição preaquecedores é o tipo principal para caldeiras superhigh da unidade de pressão.

Especificações


Controle da qualidade

1. Teste de impacto e de cálculo de força relatório com informação de materiais aplicada.
2. (Inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e do elétrodo
3. Raio X, γ-Ray e relatório de inspeção penetrante líquido do teste (emenda de solda): para assegurar a qualidade da caldeira inteira
4. Relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho
