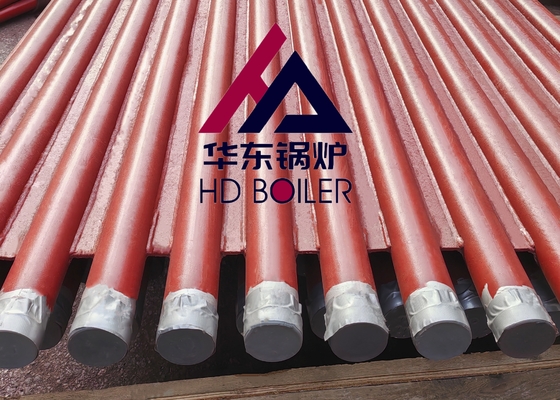

Parede de membrana da caldeira para melhorar a eficiência da câmara de combustão com a norma ASME

Parede de membrana da caldeira para melhorar a eficiência da câmara de combustão com a norma ASME

Introdução ao produto: Parede de membrana da caldeira

       A parede de água da membrana é uma estrutura hermética feita de tubos e barbatanas soldadas.e a parede do forno de colocação de tubos pode ser usada para reduzir a carga da estrutura de aço e reduzir o custo da caldeiraFacilitar a utilização de estruturas de suspensão e melhorar o sistema de expansão térmica; É adequado para a produção mecanizada em larga escala e tem uma alta taxa de montagem;A capacidade de armazenamento de calor é pequenaA desvantagem é que o processo de fabrico é complexo.caldeiras de alta temperatura e alta pressão utilizam principalmente paredes de água de membrana.

Classificação

De acordo com os diferentes processos de fabrico, existem três tipos de paredes de refrigeração por água por membrana:

(1) O primeiro é soldado em filas com tubos de barbatanas laminadas, e a carga de trabalho de soldagem é pequena, mas os tubos de barbatanas são caros.

(2) O tubo e a barbatana simples (aço plano) são soldados em filas, o custo do material é baixo e é fácil de atender às exigências de uma variedade de passos,Mas o aço plano tem requisitos de precisão elevados e requer equipamento de acabamento.

(3) Solução de sinterização de tubos simples, a barbatana inter-tubo é formada pela fusão e preenchimento do fio de soldagem, que é usado principalmente para a tela de tubos com um pequeno passo inter-tubo.O passo inter-tubo da parede de água da membrana está relacionado com a pressão da caldeira, carga térmica do forno e outros factores, e o s/d geral é de 1,2 a 1.5.

Vantagens

Descrição

Os painéis de parede de água são usados em caldeiras de recuperação de calor residual.É dado especial cuidado para a ovalidade e afinamento na parte dobrada, durante o fabrico.

Fabricamos e fornecemos uma gama completa de painéis de parede de água.Estes tubos são conhecidos por fornecer calor uniformemente que resulta num aumento da produção de calor.

A principal função dos painéis de parede de água na caldeira é absorver o calor gerado pela chama ou fumo de alta temperatura e gerar vapor ou água quente em tubos,Assim, para reduzir a temperatura na câmara.

Detalhes da construção

As características combinadas da parede de refrigeração por água por membrana são as seguintes:
1Verificar e ajustar a largura, comprimento, plano e diagonal da linha de tubos quando a linha de tubos segmentada for levantada sobre o quadro combinado.Se a largura da linha do tubo for superior ou inferior ao tamanho especificado, a barbatana pode ser cortada para um comprimento apropriado, ajustada ao tamanho especificado e depois novamente soldada.As barbatanas entre alguns tubos com tamanho maior podem ser cortadas para reduzir a distância entre os tubos para eliminar a diferença diagonalQuando a desigualdade da linha de tubulação excede o intervalo permitido, pode utilizar-se um quadro de pórtico para corrigir a pressão superior do gancho.
2A articulação de uma linha de tubos é diferente da de um único tubo. A articulação de solda de um único tubo encolhe cerca de 1-2 mm após a soldagem, o que não tem efeito sobre outros tubos.Mas a fila de tubos não é a mesma., duas secções de tubulação de tubulação, se de um lado para o outro da sequência de soldagem, a soldagem até ao final do tubo causada pela deformação é muito grande.antes da soldadura do traseiro, a distância entre as extremidades desta junção de soldadura deve ser compreensivamente medida, e de acordo com a distância entre as extremidades é muito pequena, moderada, classificação grande demais,se o espaço livre do rabo for demasiado grande ou demasiado pequenoO processo de soldadura deve ser efectuado através de um processo de corte do tubo, que deve ser substituído por um tubo moderadamente curto.A fim de reduzir a deformação de contração da solda de tubos, o método da simetria e da soldadura cruzada deve ser adotado.
3A parte inferior da parede de refrigeração da água dianteira e traseira tem fundo de forno (balde de cinzas frio), e a parte superior da parede de refrigeração da água traseira tem ângulo de chama,Então o tamanho do componente é maior e a forma é mais especial, por isso é difícil combinar.
4. A bola de passagem única do tubo de água da parede traseira é diferente de outros tubos de superfície de aquecimento.o número de tubos de dobra de ângulo à prova de chamas é o mesmo que o da parede de água traseira, para aumentar a rigidez do ângulo à prova de chama, há também um número considerável de tubos retos espaçados (a maioria dos tipos de fornos).É instalado um tubo de aço fundido de diâmetro equidiométrico de forma especial (tubo de três ramos)No tubo reto e na junção entre o reservatório superior ligado, está equipado com um orificio Φ 5 mm ou um restritor Φ de 10 mm.a maior parte do tubo dobrado do meio de trabalho é propícia ao resfriamento do ângulo de chama, e uma pequena parte do tubo dobrado do meio de trabalho garante que o tubo reto e o tubo curvo tenham a quantidade correspondente de expansão, de modo a reduzir a tensão interna,assim a dificuldade de passar através da bola aumenta.

Sobre nós

A Hua Dong Boiler Co., Ltd. é uma empresa de alta tecnologia especializada na fabricação de caldeiras.000 m2 com activos fixos no valor de 110 USD,000,000Há 1100 empregados, incluindo 150 técnicos e 600 soldadores codificados.A Hua Dong detém as licenças de fabrico de caldeiras de classe A e recipientes sob pressão de classe A1 e A2 emitidas pela Administração Geral de Supervisão da Qualidade da China., Inspeção e Quarentena; também detém os selos "S" e "U" "NB" emitidos pela Sociedade Americana de Engenheiros Mecânicos; Entretanto, esta empresa passou a certificação de ISO9001, SO3834,EN12952 Sistema de gestão da qualidade.
