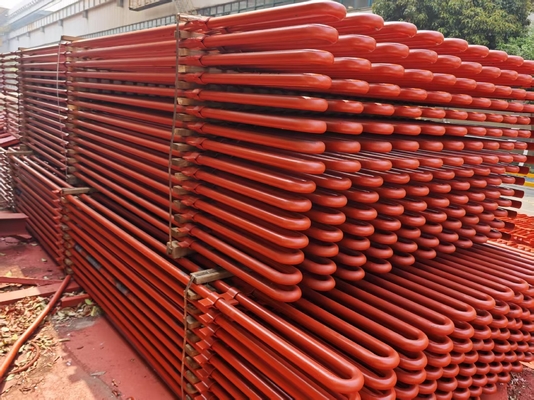

Superqueimador e Requeimador de Serpentes de Baixa / Média / Alta Temperatura

Quais são as semelhanças e diferenças de princípio entre os processos de superaquecimento e de recalentamento?

A semelhança reside no fato de que ambos são processos de aquecimento e aumento da temperatura do vapor.Melhorar o estado energético inicial do vaporO reaquecimento, no entanto, ocorre após o vapor ter parcialmente expandido e feito o trabalho.

1Descrições:

Um superqueimador é um dispositivo usado para converter vapor saturado ou vapor molhado em vapor superaquecido ou vapor seco.e em processos como o reformado a vaporExistem três tipos de superqueimadores: radiante, de convecção e separadamente disparados.Um superqueimador pode variar de tamanho de algumas dezenas de metros a várias centenas de pés (alguns metros a algumas centenas de metros).

Os aquecedores e superaquecedores são um conjunto de tubos localizados na caldeira.O vapor das paredes de água passa para os superqueimadores, onde é aquecido acima da sua temperatura de saturação até atingir a temperatura máxima de funcionamento exigida.O vapor superaquecido passa então pela tubulação principal para a turbina de alta pressão.O vapor de escape da turbina de alta pressão é conduzido para a caldeira para reaquecimento e de lá para as turbinas de pressão intermédia e baixaAs altas temperaturas de aquecimento aumentam a produção e a eficiência de uma central eléctrica.

Tipos de superqueimadores:

Um superqueimador radiante é colocado directamente na câmara de combustão.

Um superaquecedor de convecção está localizado no caminho dos gases quentes.

Um superqueimador a combustão separada, como o próprio nome indica, está totalmente separado da caldeira.

2Parâmetro técnico:
