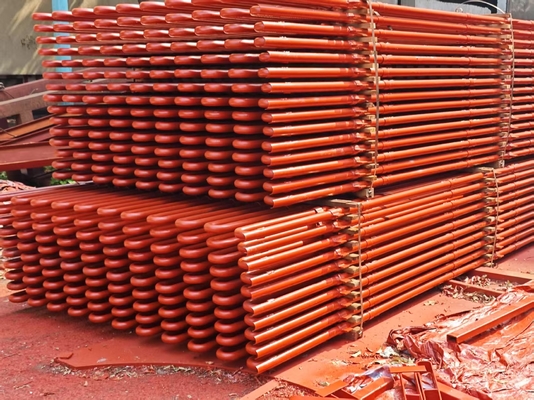

Superqueimador Serpentine e Requeimador Transferência de calor em gases de combustão e ambientes de alta temperatura

O Superaquecedor de Vapor é um trocador de calor de tipo bobina que é usado para produzir vapor superaquecido ou para converter o vapor molhado em vapor seco, gerado por uma caldeira.É diferente de uma caldeira de uma forma queO aquecedor utiliza tanto o calor sensível como o calor latente para converter a água em vapor, enquanto o superqueimador utiliza apenas o calor sensível para superaquecer o vapor, a fim de aumentar a sua entalpia.

Superqueimador de placas

Detalhes

O superaquecimento aumenta a eficiência geral e evita a condensagem excessiva nas últimas fases da turbina, o que evita a erosão da lâmina.
O calor dos gases de combustão do forno é utilizado para remover a umidade do vapor e para superaquecer o vapor.
Os superqueimadores possuem habitualmente vários circuitos de tubos em paralelo com uma ou mais curvas de retorno, ligadas entre cabeçalhos.
O calor dos gases quentes é transferido para o vapor no superaquecedor a altas temperaturas.
Por conseguinte, a secção promária do superaquecedor está organizada em contracorrente e a secção secundária em fluxo paralelo para reduzir a tensão da parede do tubo.


Princípio

O princípio do superqueimador é semelhante aos tubos de geração de vapor da caldeira.
Os gases quentes a alta temperatura varrem os tubos do superqueimador e aumentam a temperatura do vapor, cuja magnitude depende da temperatura do gás de saída que sai do superqueimador e da velocidade do gás.
Utilização para aquecimento de vapor saturado, a temperatura do vapor pode ser de até 900 graus C.
Melhoria da capacidade dos superqueimadores para aumentar a geração de energia
Envie-nos os dados técnicos necessários, tais como capacidade de vapor, pressão, temperatura necessária, etc. Nós vamos projetar em conformidade.

Função

SuperqueimadorO objectivo é aumentar a temperatura do vapor acima do seu ponto de saturação.
RequeimadorÉ basicamente um superqueimador que superaquece o vapor que sai do estágio de alta pressão de uma turbina.Ao reaquecer o vapor entre as turbinas de alta e baixa pressão, é possível aumentar a eficiência elétrica do ciclo da central eléctrica para além de 40%O ciclo de aquecimento é utilizado em caldeiras de grande potência, uma vez que é economicamente viável apenas em grandes centrais eléctricas.
