Superqueimador e Requeimador Serpentino Avançados para Uso Industrial

Quantidade mínima:	1 set / 10tons
preço:	negociável
embalagem padrão:	Seaworthy packing
Período de entrega:	50 ~ 100 Days
método de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	1500 Tons / Month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin

ISO9001 , SGS , TUV , ASME , EN

Marca

HD BOILER

Certificação

ISO9001 , SGS , TUV , ASME , EN

Model Number

Superheater and Reheater

Material:

SA213-TP321H

Color:

Customized

Specification:

OD=38,Thickness=6mm

PWHT:

Solution treatment

Ovality:

Less than 15%

Thickness reduce:

Less than 15%

Product name:

superheater and reheater

Usage:

Power Station,Thermal power plant/station boiler

Descrição do produto

Superqueimador e Requeimador Serpentino Avançados para Uso Industrial

Optimização da resistência ao fluxo?

Tubos ovais (-25% de resistência)

Descrição

O Superaquecedor de Vapor é um trocador de calor de tipo bobina que é usado para produzir vapor superaquecido ou para converter o vapor molhado em vapor seco, gerado por uma caldeira.É diferente de uma caldeira de uma forma queO aquecedor utiliza tanto o calor sensível como o calor latente para converter a água em vapor, enquanto o superqueimador utiliza apenas o calor sensível para superaquecer o vapor, a fim de aumentar a sua entalpia.

Superqueimador de placas

O superqueimador de chapa é composto por um tubo de aço com diâmetro exterior de 32 ~ 42 mm e cabeçalho, que geralmente é suspenso na parte superior do forno ou da saída do forno.O número de tubos em cada tela é geralmente 15 ~ 30, que é determinada em função do caudal de vapor exigido.

Superqueimador SerpentineO diâmetro externo do tubo é geralmente de 30-60 mm. O superqueimador de convecção é o mais comumente usado e o tipo de tubo serpentina é adotado.que está organizado no fumo a uma temperatura de 450-1000 °C,Os gases de combustão transferem o calor para o tubo principalmente por convecção e uma parte absorve o calor por radiação.


Detalhes

O superaquecimento aumenta a eficiência geral e evita a condensagem excessiva nas últimas fases da turbina, o que evita a erosão da lâmina.
O calor dos gases de combustão do forno é utilizado para remover a umidade do vapor e para superaquecer o vapor.
Os superqueimadores possuem habitualmente vários circuitos de tubos em paralelo com uma ou mais curvas de retorno, ligadas entre cabeçalhos.
O calor dos gases quentes é transferido para o vapor no superaquecedor a altas temperaturas.
Por conseguinte, a secção promária do superaquecedor está organizada em contracorrente e a secção secundária em fluxo paralelo para reduzir a tensão da parede do tubo.

Princípio

O princípio do superqueimador é semelhante aos tubos de geração de vapor da caldeira.
Os gases quentes a alta temperatura varrem os tubos do superqueimador e aumentam a temperatura do vapor, cuja magnitude depende da temperatura do gás de saída que sai do superqueimador e da velocidade do gás.
Utilização para aquecimento de vapor saturado, a temperatura do vapor pode ser de até 900 graus C.
Melhoria da capacidade dos superqueimadores para aumentar a geração de energia
Envie-nos os dados técnicos necessários, tais como capacidade de vapor, pressão, temperatura necessária, etc. Nós vamos projetar em conformidade.

Tipo	Vantagens	Desvantagens	Método de apoio
Tipo pendente	1Apoio estrutural firme	1Bloqueio do fluxo por vapor condensado 2. Precisa de reinicialização lenta para purgar a água que se acumula no fundo.	apoiado de cima
Tipo invertido	1.Drenagem adequada do vapor condensado	1Falta de rigidez estrutural, especialmente no fluxo de gás de alta velocidade	Apoiado por baixo
Tipo horizontal	1- Drenagem adequada. 2Boa rigidez estrutural	1Eles não vêem a chama diretamente, por isso são principalmente do tipo de convecção.	Geralmente suportados nos condutos de gás verticais paralelos ao forno principal.

Função

SuperqueimadorO objectivo é aumentar a temperatura do vapor acima do seu ponto de saturação.
RequeimadorÉ basicamente um superqueimador que superaquece o vapor que sai do estágio de alta pressão de uma turbina.Ao reaquecer o vapor entre as turbinas de alta e baixa pressão, é possível aumentar a eficiência elétrica do ciclo da central eléctrica para além de 40%O ciclo de aquecimento é utilizado em caldeiras de grande potência, uma vez que é economicamente viável apenas em grandes centrais eléctricas.

Vantagens e desvantagens

Tipo de pendente 1.Suporte estrutural firme

1Bloqueio do fluxo por vapor condensado

2Precisa de uma reinicialização lenta para limpar a água que se acumula no fundo.

Tipo invertido 1.Drenagem adequada do vapor condensado

1Falta de rigidez estrutural, especialmente no fluxo de gás de alta velocidade

Tipo horizontal

1- Drenagem adequada.

2Boa rigidez estrutural.

Eles não vêem a chama diretamente, por isso eles são principalmente do tipo de convecção geralmente apoiados nos dutos de gás verticais paralelas ao forno principal.

Superqueimador e Requeimador Serpentino Avançados para Uso Industrial 0

Tecnologia avançada

1	A HDB tem uma vasta experiência no uso do seu sistema de análise da vida útil remanescente para prever a vida útil dos tubos.
2	O sistema mede a espessura do óxido e da parede do tubo durante um ensaio não destrutivo no local e é utilizado para calcular a vida útil remanescente.
3	A HDB desenvolveu a tecnologia de medição de óxido em 1991 e é agora utilizada como padrão em todo o mundo.

Detalhes

1	Composição do material	O aço carbono, o aço ligado ou o aço resistente ao calor, as caixas de recolha e outros materiais de apoio.
2	Padrão de concepção	Layout vertical ou horizontal.
3	Vantagens	Bela aparência, tamanho, precisão, tecnologia de dobra e soldagem de primeira classe, equipamento de detecção de primeira classe.

Função do produto

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2O aquecimento por superaquecimento aumenta a eficiência global do ciclo e evita a condensagem excessiva nas últimas fases da turbina, o que evita a erosão da lâmina.

3O calor dos gases de combustão do forno é utilizado para remover a humidade do vapor e para superaquecer o vapor.

4Os superqueimadores têm geralmente vários circuitos de tubos em paralelo com uma ou mais curvas de retorno, ligados entre cabeçalhos.

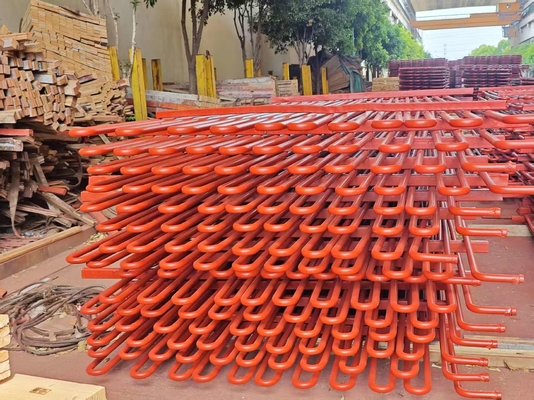

Exibição do produto

Superqueimador e Requeimador Serpentino Avançados para Uso Industrial 1
