Soluções personalizadas para centrais elétricas SA192 Serpentine Superheater and Reheater Parts

Soluções Personalizadas para Usinas de Energia SA192 Peças de Superaquecedor e Reaquecedor Serpentina

Quais são os principais tipos de superaquecedores?

Tipos radiantes (localizados na fornalha) e convecção (no caminho do gás).

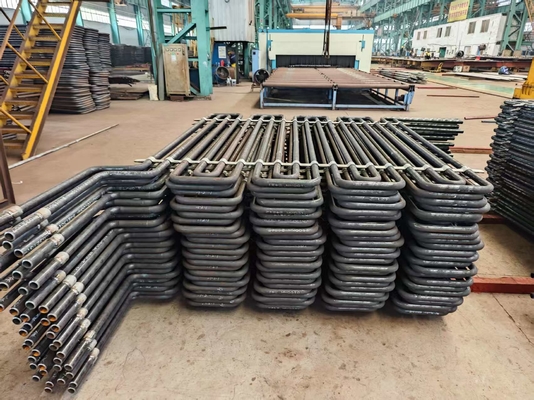

Exibição do Produto

Funções do Produto de Superaquecedor e Reaquecedor

Superaquecedor

1. Em uma usina termelétrica, a função do superaquecedor é crucial. Ele elimina a umidade restante de 1 a 2% no vapor saturado que sai da caldeira e aumenta sua temperatura muito acima do ponto de saturação. Isso torna o vapor mais potente e eficiente.
2. O superaquecimento não apenas aumenta a eficiência geral do ciclo de geração de energia, mas também evita a condensação excessiva nos estágios finais da turbina. Por que isso é importante? Porque muita condensação pode danificar as pás da turbina com o tempo. Portanto, o superaquecedor ajuda a manter a turbina funcionando sem problemas e dura mais.
3. Veja como funciona: O superaquecedor usa o calor dos gases de combustão da fornalha. Esse calor seca completamente o vapor e, em seguida, o superaquece, dando-lhe aquele impulso extra de temperatura necessário para uma produção de energia eficiente.
4. Os superaquecedores são projetados com múltiplos circuitos de tubos que correm lado a lado. Esses circuitos têm uma ou mais curvas de retorno e se conectam a coletores. Essa configuração ajuda a distribuir o vapor uniformemente e maximiza a transferência de calor.

Reaquecedor

1. Os reaquecedores têm um papel específico: eles reaquecem o vapor que já se expandiu um pouco na turbina. Ao fazer isso, eles garantem que o vapor permaneça o mais seco possível em todo o último estágio da turbina. Vapor seco significa melhor desempenho e menos desgaste nos componentes da turbina.
2. Você pode encontrar reaquecedores em diferentes pontos dentro das caldeiras de utilidade, geralmente antes ou depois do superaquecedor de convecção na zona de convecção. Em caldeiras modernas de alta pressão, os reaquecedores geralmente vêm em duas partes.
3. A primeira parte, ou seção primária, fica na zona de convecção, onde inicia o processo de reaquecimento. A segunda parte, a seção secundária, fica logo na saída da fornalha, elevando o vapor à sua temperatura final e ideal.
4. Ao projetar reaquecedores, os engenheiros seguem princípios semelhantes aos que seguem para superaquecedores. Ambos precisam lidar com altas temperaturas e transferir calor de forma eficiente.
5. Reaquecedores e superaquecedores podem ter as mesmas temperaturas de saída, mas a pressão do vapor nos reaquecedores é de apenas cerca de 20 a 25% do que está nos superaquecedores. Essa pressão mais baixa significa que podemos usar ligas de aço de menor qualidade para reaquecedores, o que ajuda a reduzir os custos sem sacrificar o desempenho.

Detalhes do Superaquecedor e Reaquecedor

Critérios de fabricação e aceitação de Superaquecedor e Reaquecedor

1.JB/T1611 "Especificação técnica para fabricação de tubos de caldeira."

2.JB/T1612 "Condições técnicas de teste de pressão da caldeira."

3.JB/T1613 "Especificação técnica para soldagem de peças de pressão da caldeira."

4.JB/T1615 "Especificação técnica para pintura e embalagem da caldeira."

5. JB/T3375 "Regras para receber a aceitação de materiais para construção de caldeiras."

Tipo Vantagens Desvantagens Método de suporte

Tipo pendente

1. Suporte estrutural firme

2. Bloqueio do fluxo por vapor condensado

3. Necessita de reinício lento para purgar a água que se acumula no fundo. suportado por cima

Tipo invertido

1. Drenagem adequada do vapor condensado

2. Falta de rigidez estrutural, especialmente em fluxo de gás de alta velocidade Suportado por baixo

Tipo horizontal

1. Drenagem adequada

2. Boa rigidez estrutural.

Eles não veem a chama diretamente, então são principalmente do tipo convecção Geralmente suportados nos dutos verticais de gás paralelos à fornalha principal.
