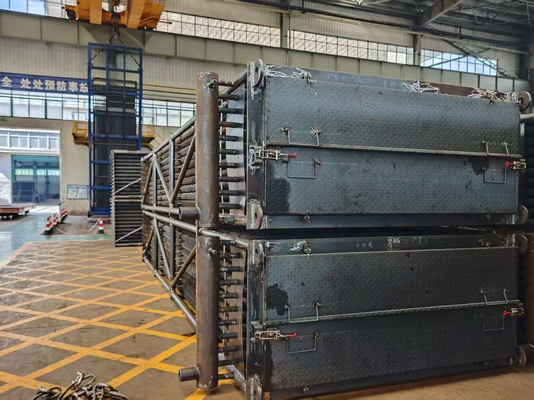

Economizador de Usina com Tubo de Aleta Espiral Reduzido Desgaste Melhorado Soprador de Fuligem

Economizador de usina de energia com tubo de barbatana espiral reduzido desgaste melhor sopro de fuligem

Onde está localizado o economizador num sistema de caldeira?

Entre a última armadilha de calor da caldeira e o pré-aquecedor.

Descrição do economizador

O economizador de tubos com nadadeira do tipo H é um economizador de transferência de calor eficiente montado por um tubo com nadadeira do tipo H (também chamado de tubo com nadadeira do tipo H, tubo com nadadeira, tubo borboleta).

1Estrutura: A forma básica é de tipo "H" e tipo "H" duplo, dispostos em linha.

2Características de desempenho:

(a)A troca de economizadores de tubos nus por tubos com barbatanas do tipo H aumenta a área de transferência de calor, o que significa que são necessários menos tubos, o que abre mais espaço para o fluxo de gases de combustão.Diminuir a velocidade do gás e reduzir o desgastePor isso, o desgaste das tubulações está ligado à velocidade dos gases de combustão, especificamente, é proporcional à velocidade elevada à potência de 3,33.Mais.Os testes mostram que os tubos com nadadeiras empurram naturalmente as cinzas volantes para o meio das fileiras de tubos.

(2) O tubo com nadadeira de tipo H pode ser fabricado em tubo duplo de tipo "double H", a sua estrutura é rígida, pode ser utilizada no caso de tubos longos.

(3) O economizador de tubos com barbatanas do tipo H está organizado em linha.

(4) As barbatanas de tipo H podem obter o melhor efeito de sopro de fuligem devido à formação de canais retos em ambos os lados.

(5) Espaço compacto, o peso total é muito reduzido, reduzir o custo.

(6) Poupança de energia e menor consumo de energia: o economizador para o conjunto do gerador pode reduzir pelo menos dois terços da perda de calor da fumaça do gerador e apenas 2 ~ 4kW de consumo de energia por tonelada de vapor.

(7) Operação e manutenção simples;A poupança de mão-de-obra: fábrica de montagem global economizadora, menos peças móveis, estrutura simples, fácil de instalar.Alto nível de automação, operação e manutenção simples,Pode reduzir o pessoal de operação.

Função

1. Absorver o calor dos gases de combustão de baixa temperatura, reduzir a temperatura do escape de fumaça, reduzir a perda de fumaça e poupar combustível.

2Dado que a água de alimentação é aquecida no economizador antes de entrar no tambor, a absorção térmica da água de alimentação na superfície de aquecimento é reduzida,e o economizador pode ser usado para substituir parte da superfície de aquecimento por evaporação de alto custo.

3Quando a temperatura da água de alimentação é elevada, a diferença de temperatura da parede é reduzida e a tensão térmica é correspondentemente reduzida para prolongar a vida útil do tambor de vapor.

Especificações

Aplicação

Indústria relacionada: Cciclo combinadoCentrais elétricas"Generador de vapor de recuperação de calor" (HRSG).

Os economizadores são comumente utilizados como parte de um sistema deGerador de vapor de recuperação de calor(HRSG) em umciclo combinadoEm um HRSG, a água passa através de um economizador, em seguida, umCaldeirae depois umsuperqueimadorO economizador também impede a inundação da caldeira com água líquida que é demasiado fria para ser fervida, dadas as taxas de fluxo e a concepção da caldeira.
