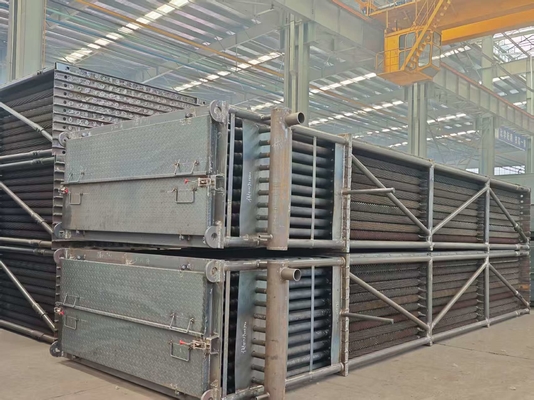

Dimensões personalizáveis Material de aço Caldeira Economizador Parte de Troca de Calor
Detalhes do produto
| Variação de aplicações: | Estação de energia, vida, industrial | Tipo: | Circulação/uma vez direto naturais |
|---|---|---|---|
| Produção: | Água quente/vapor | Combustível: | Combustível a carvão/gás/óleo, aquecimento por água |
| Aplicação: | máquina de caldeiras | Cor: | Personalizado |
| Destacar |
Economisador de caldeiras de trocas de calor,Dimensões personalizáveis Economizador de caldeira,Economizador de caldeira de aço |
||
Descrição do produto
Economizador de Caldeira Dimensões Personalizáveis Material Aço Peça de Troca de Calor
Introdução
Especificações
| Descrição | Economizador de caldeira |
| Material | Aço liga, aço carbono, SA210C, SA213T22, etc. |
| Padrão do material | ASTM, EN ou ISO etc. |
| Dimensão | Personalização |
| Peso |
Mín.: 10 toneladas Máx.: 1000 toneladas |
| Processo de fundição: | EF+LF + VD |
| Processo | Material → Lingote → Laminação a quente/frio → Tratamento térmico (Normalização + têmpera) → Inspeção → usinagem grosseira → UT → 2º Tratamento térmico → usinagem de acabamento → Inspeção |
| Padrão UT | ASTM A388 ou EN10228, etc. |
Função
1. O economizador é um sistema de geração de vapor como uma caldeira. Quando o gás de exaustão é descarregado do cilindro do motor através da válvula de exaustão, ele vai para a caldeira para gerar vapor aquecendo a água.
2. Depois que esses gases passam pelo economizador, a temperatura restante do gás de exaustão aquece a água no economizador. Isso ajuda a gerar vapor e melhora a eficiência e economiza o consumo de combustível.
3. Um economizador usa o calor residual da exaustão da caldeira, que de outra forma seria perdido para a atmosfera, para (na maioria dos casos) pré-aquecer a água de alimentação na caldeira. Isso melhora a eficiência da caldeira e reduz os custos de combustível.
Especificações técnicas
Estrutura do material
Consiste em uma série de tubos com aletas espirais, os coletores de entrada e saída, cotovelo, estrutura e outros acessórios.
Disposição da estrutura
Disposição em linha / escalonada.
Vantagens
1. Absorva o calor dos gases de combustão de baixa temperatura, reduza a temperatura de descarga da fumaça, reduza a perda de fumaça e economize combustível.
2. Como a água de alimentação é aquecida no economizador antes de entrar no tambor de vapor, a absorção de calor da água de alimentação na superfície de aquecimento é reduzida, e o economizador pode ser usado para substituir parte da superfície de aquecimento por evaporação com maior custo.
3, a temperatura da água de alimentação aumentou, no tambor reduzirá a diferença de temperatura da parede, a tensão térmica correspondente a reduzir, prolongar a vida útil do tambor.
Variedade
Economizador de Caldeira de Utilidade
| 1 | A HDB produz economizadores para caldeiras de utilidade, que incluem caldeiras alimentadas por carvão, madeira, óleo ou outros combustíveis sólidos para produzir eletricidade a partir do vapor de alta pressão da caldeira. |
| 2 | Esses economizadores geralmente estão localizados na passagem traseira da caldeira e orientados com os tubos correndo horizontalmente. A água de alimentação da caldeira passa pelos circuitos do economizador na direção oposta ao fluxo de gás (chamado de contracorrente). |
| 3 | Tubos lisos são tipicamente utilizados para minimizar a incrustação de cinzas, mas alguns fabricantes de equipamentos originais de caldeiras projetam seus economizadores com tubos aletados, com aletas espirais ou longas. |
| 4 | A HDB pode produzir elementos de economizador com tubos lisos, com aletas espirais ou com aletas longas e, se preferir, redesenhar sua unidade para um dos outros tipos de tubos. A HDB também pode fabricar coletores de substituição para todos os economizadores de caldeiras de utilidade. |
Economizador de Caldeira de Pacote
| 1 | A HDB possui capacidades de fabricação exclusivas que os engenheiros da Optimus aproveitam ao máximo ao projetar economizadores e superaquecedores de plantas de ácido sulfúrico. |
| 2 | Frequentemente, isso permite que as unidades Optimus sejam configuradas para maiores eficiências de transferência de calor, o que resulta em uma necessidade de área de superfície reduzida e, consequentemente,, um produto de menor preço. |
| 3 | A HDB utiliza suas capacidades no local para aletar e dobrar os tubos, usinar e fabricar os coletores, perfurar as chapas tubulares, cortar e preparar todos os materiais de revestimento e realizar todas as soldas de peças de pressão e revestimento. |
| 4 | Isso dá à HDB mais controle sobre a sequência e o cronograma de fabricação, o que nos ajudou a alcançar um notável histórico de desempenho de entrega no prazo. |
Economizador HRSG
| 1 | Os economizadores para os módulos HRSG de hoje são configurados com tubos aletados que penduram verticalmente. A HDB fabricou bobinas de economizador para praticamente todas as empresas OEM de HRSG e entende as características exclusivas de cada uma. |
| 2 | Em muitos casos, as concessionárias desejam atualizar seus economizadores de aço carbono simples para um material de liga para ajudar a resistir à corrosão acelerada por fluxo (FAC) dentro dos coletores e curvas dos tubos. |
| 3 | A HDB é um balcão único para a fabricação de economizadores, pois preparamos todos os materiais e realizamos todas as soldas de peças de pressão e fixação, desde a aletagem dos tubos aletados, a fabricação dos coletores e a montagem do feixe de bobinas. |
Teste
| 1 | O último tipo de máquina de dobragem em 'U' é usado para a dobragem a frio de precisão de tubos. |
| 2 | A dobragem é feita para todos os tipos de trocadores de calor, condensadores, economizadores, tubos de caldeira em aço inoxidável sem costura, bem como soldados. |
| 3 | Após a dobragem em 'U', os tubos são testados hidraulicamente e aliviados de tensão, se solicitado. |
| 4 | Também são preparadas peças de simulação para determinar a redução da espessura na parte da curva. |
| 5 | O teste de penetrante de corante na parte da curva é feito para detectar rachaduras, falhas ou qualquer tipo de defeito. |
| 6 | Embalagem especial é fornecida para evitar quaisquer danos durante o transporte. |
