Caldeiras de energia térmica Economizador de tubos de pinças Troque de calor Caldeiras de carvão pulverizadas

Caldeiras de energia térmica Economizador de tubos de pinças Troque de calor Caldeiras de carvão pulverizadas

Quantidade mínima: 1 conjunto
embalagem padrão: Embalagem navegável
Período de entrega: 30 dias
Informações pormenorizadas
Lugar de origem
Jiangsu, China
Marca
HD Boiler
Certificação
ASME, EN, SGS, ISO9001
Número do modelo
Preaquecedor da caldeira
Material:
Aço carbono
Combustíveis de caldeiras:
Carvão pulverizado
Uso:
Central térmica
Cor:
Personalizado
Nome:
Economizador de Calor
Padrão:
ASME
Destacar:

Tubo de pinça do economizador da caldeira de carvão

,

Caldeiras pulverizadas Tubo de pinças economizador

Descrição do produto

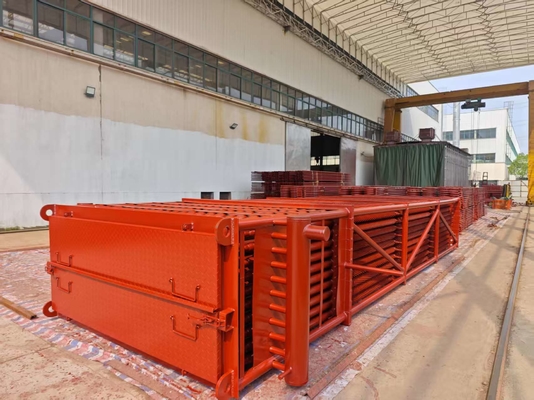

Economizador de caldeira de usina termelétrica com tubos aletados para troca de calor em caldeiras de carvão pulverizado





Quais são os problemas comuns dos economizadores?



Corrosão externa (ponto de orvalho ácido), erosão por cinzas volantes e entupimento de tubos.



Funções



Os economizadores receberam esse nome por causa de sua função original: usar o calor residual dos gases de combustão para aquecer a água de alimentação. Isso reduz as temperaturas de exaustão, aumenta a eficiência da caldeira e diminui o consumo de combustível. Veja como eles funcionam: Ao pré-aquecer a água de alimentação antes que ela atinja a superfície de evaporação, eles reduzem o calor (e a área de superfície) necessária ali. Eles são configurados em um fluxo contracorrente, com o fluido de trabalho permanecendo mais frio do que a água saturada. O fluxo forçado permite que eles usem tubos de parede fina e diâmetro pequeno, tornando a estrutura compacta. Esse design significa melhor transferência de calor e eficiência do que os feixes de tubos de evaporação por convecção na mesma faixa de temperatura - a substituição desses feixes reduz o uso de metal. Além disso, a água pré-aquecida que entra no tambor de vapor reduz a diferença de temperatura com a parede do tambor, diminuindo o estresse térmico. Tudo isso explica por que os economizadores são agora um item obrigatório nas caldeiras. Suas principais funções? Vamos detalhá-las:

1. Economia de combustível: os economizadores são colocados na parte traseira das caldeiras. Dessa forma, é possível diminuir as temperaturas da fumaça e dos gases, economizando combustível.

2. Melhorar as condições de trabalho dos tambores de vapor: devido aos economizadores, a temperatura da água de alimentação aumenta ao entrar no tambor de vapor. Isso reduz a diferença de temperatura entre a água de alimentação e a parede do tambor de vapor, bem como o estresse térmico do tambor de vapor, de modo que melhora as condições de trabalho dos tambores de vapor e aumenta a vida útil.



3. Reduzir o custo de fabricação da caldeira: pois a água de alimentação é aquecida nos economizadores da caldeira. O uso de peças de reposição de baixa temperatura como economizadores de caldeira para substituir alguns painéis de parede de água de alta temperatura e alto preço reduz o custo de fabricação das caldeiras.

Caldeiras de energia térmica Economizador de tubos de pinças Troque de calor Caldeiras de carvão pulverizadas 0


Tipos


Se de acordo com os materiais, os economizadores podem ser divididos em economizadores de tubos de aço e economizadores de ferro. Atualmente, a maioria das caldeiras de grande e médio volume utiliza amplamente economizadores feitos de tubos de aço, porque eles têm alta resistência e capacidade de trabalho confiável, e são capazes de suportar impactos, enquanto isso, eles têm bom desempenho de transferência de calor, estrutura pequena e baixo custo. Um ponto fraco é a má resistência à corrosão, mas agora a água de alimentação da caldeira moderna é rigorosamente tratada, então o problema está quase resolvido.


Se de acordo com a extensão de aquecimento do fluido de trabalho, os economizadores podem ser divididos em tipos não ferventes e ferventes.


1. Economizadores ferventes: a temperatura da água de saída não só pode atingir a temperatura superaquecida, mas também pode fazer com que um pouco de água se vaporize, a proporção é de cerca de 10-15% da água de alimentação total, não mais que 20% em caso de muita resistência ao fluxo causada ao fluido de trabalho.


2. Economizadores não ferventes: a temperatura de saída é 20-25 graus mais baixa do que o ponto de ebulição sob pressão dada.


A maioria das caldeiras de média pressão usa economizadores do tipo fervente. Isso ocorre porque o calor latente de vaporização da água em caldeiras de média pressão é alto, e o calor da água aquecida é pequeno. Assim, é necessário enviar um pouco de água para ser vaporizada no economizador da caldeira, a fim de evitar a combustão instável em fornos e evitar o aumento do consumo de metal nas superfícies de aquecimento como superaquecedores causados por uma temperatura muito baixa dos gases de combustão de saída. Além disso, pode ajudar a desempenhar o papel dos economizadores.


Caldeiras de super alta pressão usam principalmente economizadores do tipo não fervente. Isso ocorre porque, quando a pressão é maior, o calor latente de vaporização diminui, enquanto o calor da água aquecida está aumentando, por isso é necessário enviar um pouco de água para ser aquecida nos painéis da parede de água, a fim de evitar a formação de escória nas superfícies de aquecimento das saídas do forno e no interior do forno, causada por temperaturas muito altas nos fornos e nos gases de combustão de saída. Portanto, geralmente as caldeiras de super alta pressão usam economizadores do tipo não fervente.


O principal fator a considerar qual tipo de economizadores são os parâmetros da caldeira. Quando os parâmetros da caldeira diferem, a proporção de absorção de calor necessária em três estágios para aquecer o fluido de trabalho faz diferenças. Portanto, os arranjos correspondentes das três superfícies de aquecimento também precisam mudar. Para grandes unidades com parâmetros altos, sua absorção de calor evaporativo é menor, enquanto a absorção de calor da água por aquecimento, a absorção de calor do vapor por superaquecimento, a absorção de calor por reaquecimento são bastante grandes. Assim, os economizadores do tipo não fervente são o principal tipo para caldeiras de unidades de super alta pressão.



Especificações


Descrição Economizador de caldeira
Material Aço de liga, aço carbono, SA210C, SA213T22, etc.
Padrão do material ASTM, EN ou ISO etc.
Dimensão Personalização
Peso

Mín.: 10 toneladas

Máx.: 1000 toneladas

Processo de fundição: EF+LF + VD
Processo Material → Lingote → Laminação a quente/frio → Tratamento térmico (Normalização + têmpera) → Inspeção → usinagem grosseira → UT → 2º Tratamento térmico → usinagem de acabamento → Inspeção
Padrão UT ASTM A388 ou EN10228, etc.



Controle de qualidade



1. Relatório de teste de impacto e cálculo de resistência com informações sobre os materiais aplicados.

2. Relatório de 100% NDT (inspeção não destrutiva) de chapa de aço, tubo e eletrodo

3. Relatório de inspeção de raio-X, raio-γ e teste de penetrante líquido (costura de soldagem): para garantir a qualidade de toda a caldeira

4. Relatório de teste hidráulico: garantir a pressão de trabalho padrão e a segurança
