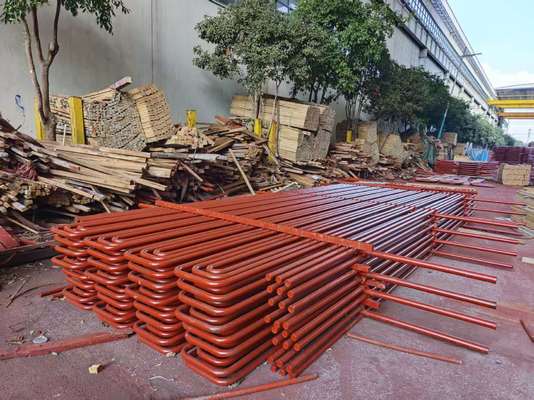

Bobina de superaquecedor de usina resistente a altas temperaturas - Circulação natural

Bobina superaquecedora da usina de energia resistente a altas temperaturas - Circulação natural


O que é uma bobina superaquecedora?

Uma bobina superaquecedora é um dispositivo em caldeiras que aquece ainda mais o vapor saturado para formar vapor superaquecido (seco).

Superaquecedor e Reaquecedor, Componente Personalizado para Bobina Superaquecedora de Caldeira


O superaquecedor é uma parte de uma caldeira que aquece o vapor da temperatura de saturação para a temperatura de superaquecimento. Também é chamado de superaquecedor de vapor. O superaquecedor pode ser dividido em tipo convecção, tipo radial e tipo semi-radial de acordo com o modo de transferência de calor; De acordo com as características da estrutura, pode ser dividido em tipo de tubo serpentina, tipo tela, tipo parede e tipo parede. São feitos de tubos paralelos e coletores de entrada e saída.

A maioria das caldeiras industriais não possui superaquecedores porque muitos processos industriais e instalações de vida exigem apenas vapor saturado. Em usinas de energia, locomotivas e caldeiras marítimas, o superaquecedor é geralmente instalado para melhorar a eficiência térmica de circulação de toda a usina a vapor.


Função e Características do Produto

Superaquecedor de vapor com eficiência térmica HDB para caldeiras a carvão
Especificação:
Os superaquecedores são uma das peças sobressalentes de caldeira mais importantes que melhoram a eficiência térmica. O superaquecedor radiante de caldeira a vapor de alta temperatura é geralmente aplicado em caldeiras de usinas de alta pressão.
Na caldeira, o papel do superaquecedor é aquecer o vapor saturado a uma certa temperatura de vapor superaquecido para aumentar a eficiência da usina. O repetidor essencialmente melhora ainda mais a eficiência do ciclo da usina térmica.
Bobinas Superaquecedoras de Vapor: As bobinas superaquecedoras são usadas em uma caldeira para gerar vapor saturado. As bobinas superaquecedoras são especialmente usadas em caldeiras de usinas de energia. Fabricamos bobinas superaquecedoras em vários graus de aço liga e em tubos de aço inoxidável com ou sem suporte e cabeçalho, de acordo com o desenho do cliente.

Mudanças nas condições de operação da caldeira, como nível de carga, mudança de combustível, mudança de condição de combustão, etc., todos têm um impacto na temperatura do vapor de saída do superaquecedor, portanto, em caldeiras de usinas de energia existem meios para ajustar a temperatura do vapor de saída da caldeira para torná-la estável no valor especificado. Os meios comumente usados são:
(1) com jato de água ou redutor de temperatura do tipo superfície, ajuste diretamente a temperatura do vapor;
(2) com o queimador oscilante para alterar a temperatura da fumaça de saída da fornalha;
(3) com ajuste de recirculação de fumaça, absorção de calor do superaquecedor. Quando a carga da caldeira aumenta, o valor de elevação da temperatura do vapor de entrada e saída do superaquecedor de fluxo aumenta, enquanto o valor de elevação da temperatura do superaquecedor radiante diminui.

Se o superaquecedor de convecção, o superaquecedor radiante e o superaquecedor semi-radiante forem devidamente combinados e configurados, a temperatura do vapor de saída pode mudar menos quando a carga e as condições de combustão mudam. A taxa de absorção de calor e vazão de vapor dos tubos paralelos na pilha do superaquecedor será diferente em operação. Para evitar temperatura excessiva em tubos individuais, o superaquecedor é dividido em vários grupos de tubos em grandes caldeiras. O vapor de cada grupo de tubos é misturado com uma caixa coletora fora da fornalha e o tubo guia de vapor é usado para fazer a transposição de cada grupo de tubos, de modo a evitar a diferença de temperatura excessiva entre cada tubo.


Detalhes



Estrutura de design

• 1. aquecimento de vapor saturado, temperatura de até 900 graus C.
•
• 2. alta eficiência, >90%.
•
• 3. aquecimento de alta velocidade.
•
• 4. design com aço inoxidável.
•
• 5. longa vida útil de projeto, 15 anos.




Envie-nos os dados técnicos necessários, como capacidade de vapor, pressão, temperatura necessária, etc. Projetaremos de acordo.


A HD Boiler oferece a melhor instalação da categoria

A Huadong Boiler é especializada na produção de componentes de caldeiras personalizados há 34 anos, desde 1985. Nossos componentes de caldeiras foram usados em geradores de vapor industriais, caldeiras a vapor, caldeiras de água quente, caldeiras a vapor elétricas, estações de redução de pressão de vapor, etc.
