Superaquecedor Radiante de Aço Carbono Personalizável - Carvão Mineral de Circulação Natural

Para caldeiras de usinas, é uma forma crucial de aumentar a economia térmica da usina, melhorando os parâmetros do vapor superaquecido. O aumento dos parâmetros do vapor superaquecido é limitado pelos materiais metálicos. O projeto dos superaquecedores deve garantir que a temperatura da parede externa dos tubos da superfície de aquecimento seja inferior à temperatura permissível de resistência à oxidação do aço e, ao mesmo tempo, garantir sua resistência mecânica. Com o desenvolvimento do material metálico usado em caldeiras, as caldeiras de usinas em nosso país já aplicam geralmente alta pressão, alta temperatura (9,8 MPa, 540 graus) e parâmetros de super alta pressão (13,7 MPa, 540 e 555 graus), e desenvolveram parâmetros de pressão subcrítica (16,7 MPa, 540 e 555 graus). Agora, muitas caldeiras aplicam parâmetros de pressão supercrítica (24,5 MPa, 540-570 graus) e até mesmo poucas unidades aplicam parâmetros de pressão e temperatura mais altos.

Com o aumento da pressão do vapor, a fim de reduzir a umidade do vapor da cauda da turbina a vapor, bem como melhorar ainda mais a economia térmica da usina, o sistema de reaquecimento intermediário é amplamente utilizado em usinas de alta pressão, por exemplo, enviando o exaustão do cilindro de alta pressão na turbina a vapor novamente para ser reaquecido na caldeira a alta temperatura e, em seguida, reenviando-os de volta para o cilindro de média e baixa pressão da turbina a vapor, expandindo e trabalhando. O elemento para reaquecimento é chamado de reaquecedor.

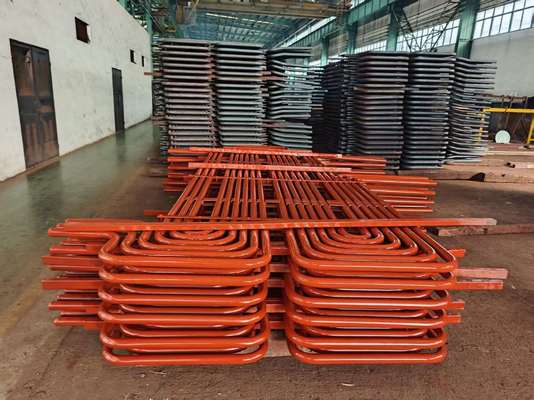

Detalhes: Serpentina do superaquecedor

Em geral, o vapor aquecido no superaquecedor de alta pressão é chamado de vapor superaquecido, o vapor aquecido pelo reaquecedor é chamado de vapor reaquecido. O parâmetro do vapor reaquecido está relacionado à economia da circulação térmica. Geralmente, a pressão do vapor reaquecido é cerca de um quinto da do vapor superaquecido, e a temperatura do primeiro é quase a mesma do segundo. Por exemplo, em nossa nação para caldeiras com 125 MW, 400 t/h, o parâmetro para vapor superaquecido é 133,7 Mpa e 555 graus; a pressão de entrada e saída do vapor reaquecido é 2,5/2,35 MPa, sua temperatura também é de 555 graus. Para caldeiras com 200 MW, 670 t/h, o parâmetro do vapor superaquecido é 13,7 MPa, 540 graus; as pressões de entrada e saída são 2,7/2,5 Mpa, e a temperatura também é de 540 graus. Para caldeiras de circulação de controle de pressão subcrítica com 300 MW, 600 MW, o parâmetro do vapor superaquecido é 18,27 Mpa, 540 graus; as pressões de entrada e saída são 3,83/3,63 MPa, a temperatura também é de 540 graus. A aplicação do sistema de reaquecimento a vapor pode aumentar a economia térmica das usinas em 4-5%. Em nosso país, as unidades com capacidade superior a 125 MW aplicam um sistema de reaquecimento intermediário, e no exterior, sistemas de reaquecimento intermediário duplos são aplicados para algumas unidades com parâmetros mais altos.

Em caldeiras modernas, o consumo de absorção de calor dos superaquecedores e reaquecedores é superior à metade da absorção total de calor para o fluido de trabalho, portanto, as superfícies de aquecimento dos superaquecedores e reaquecedores representam uma grande proporção nas superfícies totais de aquecimento das caldeiras, e devem ser colocados nas áreas onde a temperatura da fumaça é mais alta, as condições de trabalho são as piores entre todas as superfícies de aquecimento. A temperatura da parede do tubo das superfícies de aquecimento está próxima da temperatura máxima permissível do aço, portanto, o arranjo razoável e o projeto de superaquecedores e reaquecedores são muito importantes para a economia e confiabilidade da caldeira. No que diz respeito ao seu projeto, com base na garantia da segurança e confiabilidade do superaquecedor e reaquecedor, é muito necessário economizar o consumo de metal ao máximo, especialmente para economizar o uso de aço liga.

Para caldeiras em grandes usinas, superaquecedores e reaquecedores são peças necessárias, em grande medida, eles influenciaram a segurança e a economia das caldeiras. Os superaquecedores são as superfícies de aquecimento que aquecem o vapor principal da temperatura saturada para a temperatura superaquecida nominal, e os reaquecedores são as superfícies de aquecimento que aquecem o exaustão do cilindro de alta pressão da turbina a vapor a uma determinada temperatura. Quando as condições de funcionamento, como cargas da caldeira, tipos de carvão mudam, é preciso ajustá-los para garantir que a temperatura de saída esteja no nível nominal de -10-+5 graus.

Para grandes caldeiras em usinas, superaquecedores e reaquecedores representam uma grande proporção nas superfícies totais de aquecimento, eles devem ser dispostos nas áreas onde a fumaça está com temperatura mais alta. Para melhorar a eficiência da circulação térmica nas usinas, é necessário melhorar gradualmente os parâmetros originais do vapor, o aumento da pressão do vapor requer o aumento correspondente da temperatura do vapor superaquecido, ou a umidade do exaustão de grande estágio da turbina a vapor será muito alta, o que influenciará sua segurança. Assim, o vapor que flui através dos superaquecedores e reaquecedores é vapor de alta temperatura, seu desempenho de transferência de calor é bastante ruim, o que determina que as temperaturas da parede do tubo dos superaquecedores e reaquecedores sejam altas.

Princípio

• O princípio do superaquecedor é semelhante aos tubos geradores de vapor da caldeira.

• Os gases quentes em alta temperatura varrem os tubos do superaquecedor e elevam a temperatura do vapor, cuja magnitude depende da temperatura do gás de saída que deixa o superaquecedor e da velocidade do gás.

Aplicação

usado para aquecer vapor saturado, a temperatura do vapor pode chegar a 900 graus C.

Atualizações de capacidade do superaquecedor para aumentar a geração de energia

Envie-nos os dados técnicos necessários, como capacidade de vapor, pressão, temperatura necessária, etc. Projetaremos de acordo.
