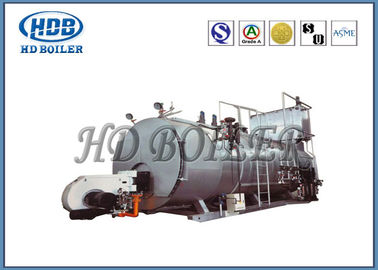

Da caldeira do vapor tubo de fogo automático com o gás ateado fogo/óleo - ateou fogo
Detalhes do produto
| Modelo: | WNS | Combustível: | Gás - ateado fogo, óleo - ateado fogo |
|---|---|---|---|
| Estrutura: | Tubo de fogo | Circulação da água: | Circulação natural |
| Marca registrada: | CALDEIRA DE HD | Código do HS: | 3215960855 |
| Função: | Caldeira de vapor | Colocação: | Caldeira horizontal |
| Nível de fabricação: | A | Porto: | SHANGHAI |
| Destacar |
Caldeira de vapor industrial,Caldeira ateada fogo carvão |
||
Descrição do produto
Caldeira de vapor da água quente com óleo Gás-ateado fogo industrial - ateou fogo ao estilo da caldeira de tubo de fogo WNS
Descrição
Óleo automático de WNS (gás) - ateou fogo ao vapor/caldeira é o horizontal, o três-retorno, fogo-retorno, caldeira do fogo-tubo, consistindo principalmente no abrigo, no tanque, na câmara de fumo da diversão e nos tubos de fogo. A caldeira pode usar o óleo claro, o óleo pesado, o gás natural, o gás liquefeito e o gás de carvão urbano.
Parâmetros do produto
| Modelo da caldeira de vapor | WNS 2-1.0-Y, Q | WNS 2-1.25-Y, Q | WNS 2-1.0-Y, Q | WNS 6-1.25-Y, Q | WNS 8-1.25-Y, Q | WNS 10-1.25-Y, Q | WNS 20-1.25-Y, Q | |
| Evaporação avaliado (t/h) | 2 | 4 | 6 | 8 | 10 | 15 | 20 | |
| Temperatura avaliado do vapor (MPa) | 1,0 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | |
| Temperatura avaliado do vapor (℃) | 184 | 193 | 193 | 193 | 193 | 193 | 193 | |
| temperatura da Água-fonte (℃) | 20 | 20 | 104 | 104 | 104 | 104 | 104 | |
| Volume da caldeira (m3) | 7,2 | 8,2 | 14,5 | 16,2 | 19,8 | 26,1 | 30,5 | |
| Eficiência do projeto (%) | 92 | 92 | 92 | 92 | 92 | 93 | 93 | |
| Combustível aplicável | Óleo claro, óleo pesado, gás natural, gás liquefeito e gás de carvão urbano | |||||||
| Tamanho externo | Comprimento (milímetros) | 5084 | 6022 | 7151 | 7600 | 8360 | 9050 | 9650 |
| Largura (milímetros) | 2450 | 2700 | 2800 | 3000 | 3000 | 3200 | 3430 | |
| Altura (milímetros) | 2380 | 2684 | 2882 | 3200 | 3200 | 3560 | 3570 | |
| Peso da caldeira (t) | 8 | 12,6 | 17,2 | 18,6 | 23,5 | 34,2 | 40,1 | |
| Diâmetro da abertura principal do vapor (milímetros) | 65 | 100 | 125 | 150 | 150 | 200 | 200 | |
| Diâmetro da válvula de segurança (milímetros) | 40×2 | 50×2 | 65×2 | 65×2 | 80×2 | 100×2 | 100×2 | |
| Diâmetro da chaminé (milímetros) | 350 | 450 | 600 | 700 | 750 | 900 | 1000 | |
| Modelo da caldeira de vapor | WNS 2-1.0-Y, Q | WNS 2-1.25-Y, Q | WNS 2-1.0-Y, Q | WNS 6-1.25-Y, Q | WNS 8-1.25-Y, Q | WNS 10-1.25-Y, Q | WNS 20-1.25-Y, Q | |
| Evaporação avaliado (t/h) | 2 | 4 | 6 | 8 | 10 | 15 | 20 | |
| Temperatura avaliado do vapor (MPa) | 1,0 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | |
| Temperatura avaliado do vapor (℃) | 184 | 193 | 193 | 193 | 193 | 193 | 193 | |
| temperatura da Água-fonte (℃) | 20 | 20 | 104 | 104 | 104 | 104 | 104 | |
| Volume da caldeira (m3) | 7,2 | 8,2 | 14,5 | 16,2 | 19,8 | 26,1 | 30,5 | |
| Eficiência do projeto (%) | 92 | 92 | 92 | 92 | 92 | 93 | 93 | |
| Combustível aplicável | Óleo claro, óleo pesado, gás natural, gás liquefeito e gás de carvão urbano | |||||||
| Tamanho externo | Comprimento (milímetros) | 5084 | 6022 | 7151 | 7600 | 8360 | 9050 | 9650 |
| Largura (milímetros) | 2450 | 2700 | 2800 | 3000 | 3000 | 3200 | 3430 | |
| Altura (milímetros) | 2380 | 2684 | 2882 | 3200 | 3200 | 3560 | 3570 | |
| Peso da caldeira (t) | 8 | 12,6 | 17,2 | 18,6 | 23,5 | 34,2 | 40,1 | |
| Diâmetro da abertura principal do vapor (milímetros) | 65 | 100 | 125 | 150 | 150 | 200 | 200 | |
| Diâmetro da válvula de segurança (milímetros) | 40×2 | 50×2 | 65×2 | 65×2 | 80×2 | 100×2 | 100×2 | |
| Diâmetro da chaminé (milímetros) | 350 | 450 | 600 | 700 | 750 | 900 | 1000 | |
Vantagens
1. Use a estrutura molhada do forro, onda de superfície do aquecimento da fornalha para trás, disposição simétrica, para reduzir eficazmente o esforço térmico, prolongue o tempo da caldeira.
2. Usando o tubo de fumo da linha para melhorar o efeito da transferência térmica da tubulação de conduto.
3. Disposição de aquecimento razoável, eficiência térmica alta da superfície da caldeira, começo rápido.
4. A câmara de combustão da caldeira de vapor adota a baixa posição, de modo que a escala da segurança do nível de água da caldeira seja maior, o vapor da caldeira é maior, a qualidade do vapor é garantida bem.
5. Usando o internacional bem-saiba o queimador do tipo e o sistema de controlo automático avançado, a combustão é uma operação mais estável, mais conveniente, operação mais segurança.
6. A estrutura da caldeira é pegada compacta, pequena, a instalação rápida.
Introdução da empresa
Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
1. Área da fabricação de 200.000 medidores quadrados
2. 150 coordenadores
3. 600 soldadores codificados
4. 60 inspetores licenciados (instrutores do nível-IIi do NDT)
5. Licenças da classe-Um para a caldeira do projeto e da fabricação
6. Sistema de qualidade do 9001:2008 do ISO
7. Certificado de ASME de caldeiras de poder
8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
