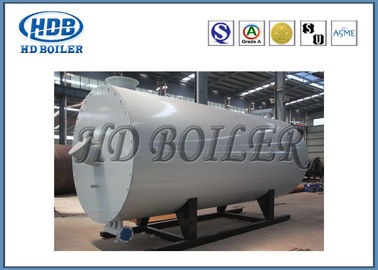

Caldeira térmica industrial horizontal do óleo, óleo - ateou fogo pressão de caldeira de vapor à baixa
Detalhes do produto
| Pressão: | Baixa pressão | Estilo de queimadura: | Caldeira de incêndio interna |
|---|---|---|---|
| Estilo do lugar: | Horizontal | Uso: | Industrial |
| Meios: | Material orgânico da transferência térmica | Nível da fabricação: | A |
| Circulação da água: | Circulação natural | Poder avaliado: | 350Kw - 16300Kw |
| Destacar |
caldeira fluida térmica,sistema da caldeira do óleo quente |
||
Descrição do produto
Tipo horizontal eficiência orgânica de Hign da caldeira do portador de calor do gás de óleo facilmente para instalar
Espaço do produto
Saída de calor: (30 - 1500) × 104 kCal/h
Pressão do projeto: .1.1 MPa
Características estruturais
• A fornalha orgânica do portador de calor da série horizontal de YYW o interior, fora (interno e exterior) do tubo circular fim-embalado constitui a superfície interna do aquecimento da radiação da bobina, a superfície exterior de, a bobina exterior e a superfície de aquecimento da convecção interna da bobina.
• A câmara de combustão exotérmica para combustível ardente que inclui a bobina composta, a maioria do calor é absorvida pela superfície de aquecimento da radiação, pelo gás de conduto de alta temperatura na superfície de aquecimento da convecção e pelo permutador de calor.
• Cauda adaptando das caldeiras com a superfície de aquecimento da cauda, reduzindo a temperatura do gás de exaustão da caldeira, o gás de conduto de baixa temperatura da tomada do gás de conduto da caldeira descarregada diretamente à chaminé e na atmosfera.
Parâmetros do produto
|
Modelo YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Poder avaliado (quilowatts) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Calor supply×104 (kCal/h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Eficiência térmica (%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Pressão do projeto (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Temperatura de trabalho máxima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Taxa média da circulação (m3/h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| A capacidade média da fornalha (m3) | 0,4 | 0,6 | 0,6 | 0,8 | 1,2 | 2,1 | 2,6 | 3,5 | 7,8 | ||
| Diâmetro competente (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Capacidade (quilowatts) | 14,5 | 18 | 31 | 37,5 | 49,5 | 57,5 | 61,5 | 75 | 75 | ||
| Combustível aplicável | Óleo, gás | ||||||||||
| Kg/h do consumo de combustível (óleo) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Dimensões (¢·H) m |
Fornalha de óleo horizontal | 1.2×2.4 | 1.7×3 | 1.82×3.5 | 1.92×4 | 1.95×4.3 | 2.4×4.3 | 2.52×5.3 | 2.8×6.3 | 2.92×6 | |
|
Circulação bomba |
IRÔNICO modelo | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Fluxo (m3/h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Elevador (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Poder (quilowatts) | 7,5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Modelo YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Poder avaliado (quilowatts) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Calor supply×104 (kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Eficiência térmica (%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Pressão do projeto (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Temperatura de trabalho máxima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Taxa média da circulação (m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| A capacidade média da fornalha (m3) | 8,4 | 8,8 | 10,5 | 11,2 | 11,5 | 13 | 15 | 18 | 23 | ||
| Diâmetro competente (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Capacidade (quilowatts) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Combustível aplicável | Óleo, gás | ||||||||||
| Kg/h do consumo de combustível (óleo) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Dimensões (¢·H) m |
Fornalha de óleo horizontal |
3.23× 6,7 |
3.26× 7,45 |
3.26× 7,9 |
3.62× 9 |
3.6× 9,48 |
3.65× 10,4 |
3.65× 10,6 |
3.98× 11,5 |
4.06× 12,5 |
|
|
Circulação bomba |
IRÔNICO modelo | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Fluxo (m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| Elevador (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Poder (quilowatts) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||
Vantagens do desempenho
1. Energia eficiente
2. Seguro e seguro
3. Fácil instalar
4. Combustível aplicável
5. Indústria da aplicação
Introdução da empresa
Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
1. Área da fabricação de 200.000 medidores quadrados
2. 150 coordenadores
3. 600 soldadores codificados
4. 60 inspetores licenciados (instrutores do nível-IIi do NDT)
5. Licenças da classe-Um para a caldeira do projeto e da fabricação
6. Sistema de qualidade do 9001:2008 do ISO
7. Certificado de ASME de caldeiras de poder
8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
