Lugar de origem: | Zhangjiagang, Jiangsu, China |
Marca: | HD Boiler |
Certificação: | ISO9001,ASME,Grade A,SGS,EN |
Número do modelo: | SZL |
Quantidade de ordem mínima: | 1set |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem em condições de navegar |
Tempo de entrega: | 30 DIAS |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 500 grupos/pelo ano |
Circunstância: | Novo | Estrutura: | Tubo da água |
---|---|---|---|
Combustível disponível: | A carvão | Operação: | Automático |
Colocação: | Caldeira horizontal | Uso: | Industrial |
a instalação: | Caldeira montada | Circulação da água: | Circulação natural |
Pressão de trabalho avaliado (Mpa): | 1.25-2.5 | Temperatura avaliado do vapor: | 193-226 |
Realçar: | caldeira industrial,Caldeira ateada fogo carvão |

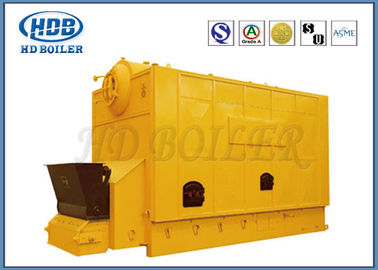

Caldeira ateada fogo do vapor do SZL da eficiência térmica carvão alto com vida útil longa
Produção
O vapor da série de HD DZL e a caldeira de água quente são o único-cilindro, conjunto do água-tubo, caldeira da grelha da corrente. O cilindro de caldeira é arranjado ao longo do centro da caldeira longitudinalmente.
O cilindro dianteiro e ambos os lados dos tubos da água-parede da fornalha formam a superfície do aquecimento brilhante, o cilindro traseiro e o ninho do tubo entre a superfície do aquecimento da convecção do formulário do encabeçamento.
O preaquecedor de carvão é instalado na parte traseira da caldeira.
Depois que algum calor das emanações de alta temperatura combustão-geradas é absorvido pela lareira, as emanações fluem à superfície de aquecimento da convecção queimam completamente direto exterior da câmara e das exaustões a chaminé através do preaquecedor de carvão, do coletor de poeira e do fã do esboço.
Características e vantagens
1. Estrutura compacta, espaço pequeno da instalação, sala de caldeira do único-assoalho, infraestrutura eficaz na redução de custos.
2. grande nível do conjunto, período curto da instalação e a instalação barata.
3. suficiente e superfície de aquecimento razoável, temperatura rápida/elevação da caldeira, produtividade satisfatória e eficiência de aquecimento alta.
4. introduza o ar com câmaras da distribuição de ar da grelha. Toda a distribuição de ar
as câmaras podem ajustar o fluxo de ar independentemente e a grelha pode estar a uma velocidade regulada da etapa-menos.
5. vasta gama de carvões aplicáveis e de combustão completa.
6. o armário de controle elétrico é equipado com o controlo automático completo e o monitor
instrumentos que caracterizam a automatização alta, a segurança, a confiança e a operação simples.
Parâmetro
Modelo | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
Eficiência de aquecimento avaliado (MW) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
Pressão de trabalho Rated (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
Temperatura avaliado do vapor | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
Temperatura avaliado da tomada | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
Área de aquecimento | Caldeira (m2) | 156 | 197,4 | 235,6 | 412 | 508 | 510 | 588,6 |
Preaquecedor de carvão (m2) | 87,2 | 157 | 174,4 | 413/413/236 | 357 | 496 | 450 | |
Preheater de ar (m2) | - /-/181 | 199 | 212 | 210 | ||||
Área eficaz da grelha (m2) | 7,8 | 10,1 | 11,8 | 17,3 | 21 | 24,3 | 25,8 | |
Volume da água (m3) | 7,3 | 9,6 | 12,4 | 15,3 | 21,6 | 27 | 27,6 | |
Eficiência do projeto (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
Combustível aplicável | Classe macia II | |||||||
Tamanho máximo da parte de envio (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | 11×3.41×3.54 | 8.3×3.0×3.6 | 8.5×3.6×3.64 | |
Peso máximo da parte de envio (t) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
Tamanho total da instalação (m) | 9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 13.8×6.0×10.6 | 18×6×10.5 | |
Fã do esboço | GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | GY5-47 12.4D 90kw | GY20-15 110kw | GY35-15 132kw | |
Fã do ventilador | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | G4-73 9D 30kw | GG20-15 55kw | G40-73 10D 55kw | |
Regulador de velocidade | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | GL-20P/II 1.5kw | GL-30P 2.2kw | GL-40P 3kw |
Informações da empresa
Caldeira de HD estabelecida em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), é um fabricante industrial profissional, produzindo a caldeira de serviço público, caldeira industrial, caldeira de HRSG e todos os tipos das peças da caldeira, tais como os painéis do waterwall, os preaquecedores, os preheaters de ar, os superheaters, os encabeçamentos, os tubos de aleta espirais, os tubos da H-aleta, a caldeira das tubulações de calor etc. HD são ficados situados em Dong Lai Industrial Park, subúrbio do leste de Zhang Jia Gang City. O lugar de planta é via expressa de ao redor 150km embarcou à força portuário ou a estrada do estado de 60km a Suzhou ou a Wuxi, com o transporte que estende em todos os sentidos convenientemente e rapidamente.
1. Área da fabricação de 200.000 medidores quadrados
2. 150 coordenadores
3. 600 soldadores codificados
4. 60 inspetores licenciados (instrutores do nível-IIi do NDT)
5. Licenças da classe-Um para a caldeira do projeto e da fabricação
6. Sistema de qualidade do 9001:2008 do ISO
7. Certificado de ASME de caldeiras de poder
8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
