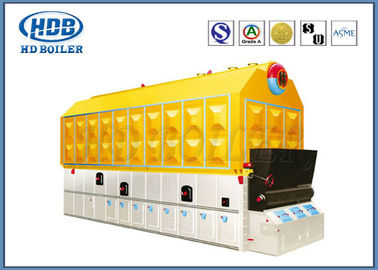

O carvão ateou fogo da caldeira do vapor à eficiência elevada horizontal automática
Detalhes do produto
| Circunstância: | Novo | Estrutura: | Tubo da água |
|---|---|---|---|
| Combustível disponível: | A carvão | Operação: | Automático |
| Colocação: | Caldeira horizontal | Uso: | Central elétrica industrial/ |
| a instalação: | Caldeira montada | Circulação da água: | Circulação natural |
| Especificação: | 6t-35t | Estilo de queimadura: | Caldeira de incêndio interna |
| Destacar |
Caldeira de vapor industrial,Caldeira ateada fogo carvão |
||
Descrição do produto
Grande caldeira ateada fogo do vapor do SZL do nível do conjunto carvão com perda de calor pequena
produção
O SZL de HD empacotou a caldeira de vapor do água-tubo é o dobro-cilindro, conjunto do água-tubo, caldeira da grelha da corrente. Dois cilindros são colocados na parte superior e no nível inferior da caldeira longitudinalmente ao longo do centro. A seção dianteira do cilindro superior e os tubos água-de refrigeração em paredes laterais formam a área do radiação-aquecimento na lareira. Quando o banco traseiro da seção e do tubo no saque mais baixo do cilindro como a área do convecção-aquecimento. O econnomizer de carvão é montado na parte traseira de mais bolier. Algum calor de emanações quentes da combustão é absorvido pela lareira. Então fluxo térmicos quentes da combustão à área de aquecimento da convecção através da câmara refrigerando e às exaustões exteriores com a chaminé através do preaquecedor de carvão, do coletor de poeira e do fã do esboço.
Vantagens do desempenho
1, o desempenho de selagem é bom.
2, a saída são suficientes.
3, eficiência térmica alta
4, eficiência elevada
5, segurança um o alto nível da automatização
Parâmetro
| Modelo | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AIISZL15-2.5-AII |
|
Eficiência de aquecimento avaliado (MW) |
6 | 8 | 10 | 15 | |
| Pressão de trabalho Rated (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
Temperatura avaliado do vapor |
193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| temperatura da Água-fonte | 60 | 60 | 60 | 60 | |
| área de aquecimento | Caldeira (m) | 156 | 197,4 | 235,6 | 335 |
Preaquecedor de carvão (m) |
87,2 | 157 | 174,4 | 354 | |
Preheater de ar (m) |
|||||
Área eficaz da grelha (m) |
7,8 | 10,1 | 11,8 | 17,3 | |
Volume da água (³ de m) |
7,3 | 9,6 | 12,4 | 15,3 | |
Eficiência do projeto (%) |
80 | 80 | 80 | 80 | |
| Combustível aplicável | Classe de carvão macio II e III | ||||
| Tamanho máximo da parte de envio (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | |
| Peso máximo da parte de envio (t) | 25 | 29 | 31 | 42 | |
Tamanho total da instalação (m) |
9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | |
Fã do esboço |
GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | |
| Fã do ventilador | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | |
| Regulador de velocidade | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | |
Informações da empresa
Caldeira de HD estabelecida em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), é um fabricante industrial profissional, produzindo a caldeira de serviço público, caldeira industrial, caldeira de HRSG e todos os tipos das peças da caldeira, tais como os painéis do waterwall, os preaquecedores, os preheaters de ar, os superheaters, os encabeçamentos, os tubos de aleta espirais, os tubos da H-aleta, a caldeira das tubulações de calor etc. HD são ficados situados em Dong Lai Industrial Park, subúrbio do leste de Zhang Jia Gang City. O lugar de planta é via expressa de ao redor 150km embarcou à força portuário ou a estrada do estado de 60km a Suzhou ou a Wuxi, com o transporte que estende em todos os sentidos convenientemente e rapidamente.
1. área da fabricação de 200.000 medidores quadrados
2. 150 coordenadores
3. 600 soldadores codificados
4. 60 inspetores licenciados (instrutores do nível-IIi do NDT)
5. licenças da classe-Um para a caldeira do projeto e da fabricação
6. sistema de qualidade do 9001:2008 do ISO
7. certificado de ASME de caldeiras de poder
8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
