Lugar de origem: | Zhangjiagang, China |
Marca: | HD BOILER |
Certificação: | ISO9001,ASME,Grade A,SGS,EN |
Número do modelo: | dhl |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem em condições de navegar |
Tempo de entrega: | Negociação |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 25 grupos pelo ano |
Circunstância: | Novo | Tipo: | Circulação natural |
---|---|---|---|
Uso: | Industrial | Estilo: | VERTICAL |
Combustível: | Carvão/biomassa | Saída: | Vapor/água quente |
Estrutura: | Tubo da água | Porto: | SHANGHAI |
Realçar: | caldeira industrial,Caldeira ateada fogo carvão |

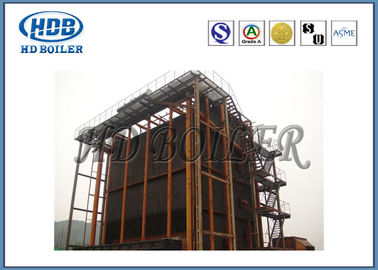

Caldeira de tubo de água natural vertical da circulação com carvão/combustível da biomassa
Descrição do produto
Uma caldeira do cornertube é um tipo de caldeira natural do água-tubo da circulação que se diferencia de outras caldeiras de tubo de água por seu ciclo característico do água-vapor e uma pre-separação de vapor caloroso da mistura da vapor-água ocorre fora do cilindro e dos downcomers não aquecidos.
Princípio
As caldeiras de Cornertube foram desenvolvidas para a saída pequena do vapor. O projeto foi baseado ao redor dois fatores que, junto com a circulação excelente da água, devem ser refrigerar apropriado mesmo em cargas claras. Sua característica especial é seu corpo Monocoque isto é que os downcomers não aquecidos formam o trabalho de apoio do quadro e não os tubos termicamente carregados, daqui a caldeira do tubo do canto do nome. Além disso, o encanamento-arranjo (sistema) é igualmente responsável; para controlar a distribuição dos tubos e de água do montante nos tubos e para baixo nos recém-vindos do montante e recolher a mistura da água do vapor e fazer uma determinada quantia da pre-separação de mistura do vapor e da água. Posta simplesmente, a circulação da água ocorre simultaneamente através do cilindro e através para baixo dos recém-vindos não aquecidos fora do cilindro.
Parâmetros técnicos
Modelo | DHL10 | DHL15 | DHL20 | DHL25 | DHL35 | DHL65 | DHL75 | DHL100 | |||||||||||
Evaporador | t/h | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
Pressão do trabalho | MPa | 1,25, 1,6, 2,5 | 1,6, 2,5, 3,82, 5,4 | ||||||||||||||||
Temperatura do vapor | ℃ | 194.225.300.350.400 | 225.300.350.400.450.485 | ||||||||||||||||
Temperatura da água de alimentação | ℃ | 20,50,104,130,150 | |||||||||||||||||
Método de queimadura | Queimadura da camada (grelha) | ||||||||||||||||||
Eficiência da caldeira | % | ≥82 | ≥84 | ||||||||||||||||
Consumo de combustível | Kg/h | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
Tubulação de vapor principal (DN) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
Válvula (DN) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
Diâmetro da chaminé (¢) | Milímetro | 670 | 870 | 870 | 1000 | 1000 | 1250 | 1400 | 1400 | ||||||||||
Consumo de potência de Toatal | Quilowatt | 72,15 | 104,5 | 155,9 | 225,9 | 359 | 642 | 838,5 | 785,5 | ||||||||||
Peso da grelha | m2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
Fã de esboço induzido | Quilowatt | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
Ventilador | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
Bomba de alimentação | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
Fornecedor de carvão | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | 3 | |||||||||||
Escória | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 4 | 5,5 | 5,5 | |||||||||||
Redutor de velocidade | 0,75 | 1,1 | 1,5 | 1,5 | 3 | 4 | 4 | 5 | |||||||||||
L | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
W | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
H | 9000 | 9500 | 10000 | 12000 | 12000 | 15000 | 15000 | 17000 |
Combustível: Bagaço, biomassa, lignite, carvão, carvão betuminoso, casca escamoso, gás de combustível, desperdício industrial, gás do khuff, MFO (fuel-óleo marinho), matéria orgânica, óleo, maca, cascas do arroz, Rubberwood, lama, madeira, Woodchips.
Vantagens
• Autossuficiente construção pelos quatro downcomers.
• Pode expandir da base em todos os sentidos e adaptar-se às condições operacionais diferentes.
• A expansão térmica é de cima para baixo e com o uso da grelha atear fogo à grelha que ateia fogo à diferença da expansão térmica é minimizado lá manifestando a selagem entre a grelha e a caldeira.
• O trajeto mais curto da fonte de água aos tubos do montante conduz a uma operação mais rápida e mais segura em cargas diferentes e em um início rápido acima.
• Pode ser acoplado com a planta de energias solares concentrada (CSP) também a fim ter a eficiência aumentada (acima de 33%) onde os combustíveis principais são gás da biomassa, da operação de descarga e madeira.
• A construção e o arranjo de superfícies de aquecimento são flexíveis porque a água pode ser fornecida diretamente do cilindro que é colocado bastante longe das superfícies de aquecimento.
• De baixo-risco da formação de espuma. Como a água e a mistura da vapor-água que é alimentada no cilindro mantém o mesmos e nível constante todo o tempo que deixa ao espaço o nível à superfície da àgua no cilindro (refira por favor a imagem schemactic do diagrama).
• Variações rápidas da carga e operação segura em cargas variáveis e em alguma mudança significativa na pressão porque o nível de água no cilindro é estável e permanece inaffected da turbulência.
• Menos aço é por mais necessário que não haja nenhum mais baixo cilindro de caldeira e além disso a ausência de um mais baixo cilindro eliminou esforços térmicos indesejáveis.
Introdução da empresa
Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
1. Área da fabricação de 200.000 medidores quadrados
2. 80 coordenadores
3. 200 soldadores codificados
4. 30 inspetores licenciados (instrutores do nível-IIi do NDT)
5. Licenças da classe-Um para a caldeira do projeto e da fabricação
6. Sistema de qualidade do 9001:2015 do ISO
7. Certificado de ASME de caldeiras de poder
8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
